Центробежні вентилятори Серії U/CB

Центробіжні вентилятори серії U/CB від нашого європейського партнера UTENTRA (Італія) призначені для транспортування чистого або слабозапиленого повітря при температурі переміщуваного середовища до 80 °C.

Вентилятори цієї серії застосовуються у системах вентиляції та кондиціонування повітря, а також у промислових установках, що потребують високих значень продуктивності повітряного потоку, зокрема у складі інженерних рішень, що проєктуються та постачаються компанією START-UP.

Конструктивне виконання та орієнтація виходу

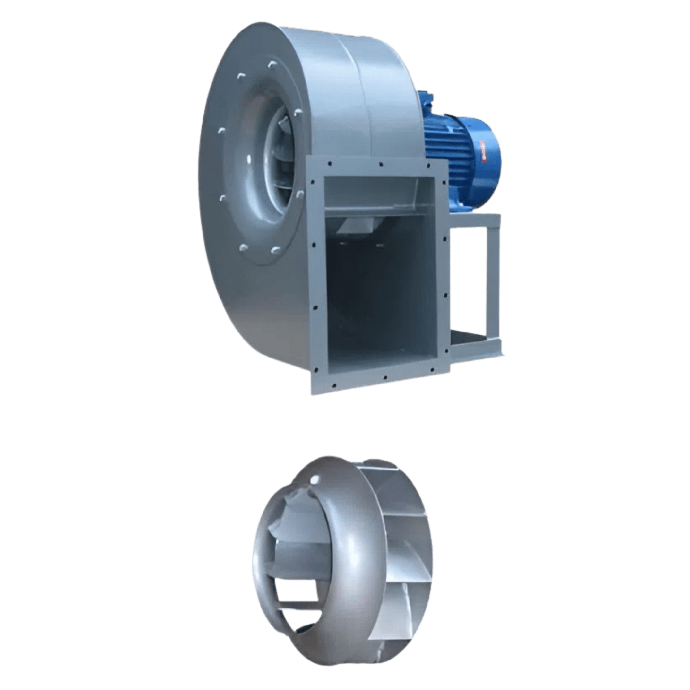

Вентилятори серії U/CB виконані у міцному спіральному корпусі зі сталевого листа з облямівкою та зварною конструкцією. Вентилятори оснащені опорною базою для електродвигуна, а орієнтація виходу повітря може регулюватися з кроком 45° шляхом повороту корпусу за годинниковою стрілкою (RD) або проти годинникової стрілки (LG).

  Робоче колесо та електродвигун:

Робочі колеса виготовлені зі сталевого листа та мають лопатки, загнуті назад (backward-curved blades). Колеса проходять ретельне статичне та динамічне балансування, що забезпечує стабільну та ефективну роботу вентилятора.

Вентилятори комплектуються асинхронними трифазними електродвигунами, виконання B3, зі ступенем захисту IP55, самовентильованими, розрахованими на безперервний режим роботи та такими, що відповідають стандартам UNEL та IEC.

Аксесуари:

 RP — захисна сітка на вході
 GA — віброізолювальне з’єднання на вході
 RA — вхідний патрубок
 RF — фланцеве приєднання на вході
 CA — зустрічний фланець на вході
 FL — вхідний фільтр
 SA — вхідний шумоглушник
 SF — дросельна заслінка
 RM — захисна сітка на виході
 GM — віброізолювальне з’єднання на подачі
 CM — зустрічний фланець на виході
 SM — вихідний шумоглушник
 TS — заглушка на виході
 PI — інспекційні дверцята
 AV — віброопори

Спеціальні виконання:

 AI — виконання з нержавіючої сталі AISI 304 для відведення корозійно-активних парів
 AS — іскробезпечне виконання відповідно до стандартів ANIMA-COAER (таблиця NV105)
 HZ — виконання для роботи при частоті 60 Гц
 HT — виконання для температури переміщуваного середовища до 250 °C
(подовжений вал двигуна та додатковий вентилятор охолодження)
 SB — компонування 5 з електродвигуном типу B5 або B3/B5 без опорної рами двигуна
 TH — виконання з підвищеним ступенем захисту для експлуатації у тропічному кліматі з високою вологістю
 TR — ремінний привід, компонування 9 або 12

U/AR Fans – Capacity / Total pressure table
Fan/Type Motor CAPACITY m³/h dB(A)
Type Hp Kw rpm 200 400 600 800 1000 1500 2000 2500 3000 3500 4000 4500 5000 5500 6000 6500 7000 7500 8000 8500 9000 9500 10000 11000 12000 13000 14000 15000 16000 17000
TOTAL PRESSURE mmH2O
U/AR 201 80A2 1,50 1,10 2760 120 116 111 108 108 112 121                                               73
U/AR 202 90S2 2,00 1,50 2835 120 116 111 108 108 112 121 117 103                                           75
U/AR 204 71A4 0,35 0,25 1380 29 27 27 29 30 26                                                 64
U/AR 253 71B4 0,50 0,37 1370 55 52 51 52 52 54                                                 69
U/AR 254 80A4 0,75 0,55 1380 55 52 51 52 52 54 56 54                                             71
U/AR 303 90S4 1,50 1,10 1405     67 64 62 60 65 68 70 72 74                                       72
U/AR 304 90L4 2,00 1,50 1415     67 64 62 60 65 68 70 72 74 71 67                                   74
U/AR 353 100L4A 3,00 2,20 1425         103 95 93 94 96 97 98 99 101 101 101                               76
U/AR 354 100LB4 4,00 3,00 1415         103 95 93 94 96 97 98 99 101 101 101 100 98 96 93                       78
U/AR 403 132S4 7,50 5,50 1450             130 129 128 127 127 129 130 132 134 136 138 140 141 142 143 144 145               79
U/AR 404 132M4 10,00 7,50 1450             130 129 128 127 127 129 130 132 134 136 138 140 141 142 143 144 145 144 139 135         81
U/AR 453 132L4 12,50 9,20 1450                 167 161 156 154 153 152 152 153 155 158 160 162 164 166 168 172 174 173 172       83
U/AR 454 160M4 15,00 11,00 1460                 167 161 156 154 153 152 152 153 155 158 160 162 164 166 168 172 174 173 172 171 171 169 85
U/AR 256 71A6 0,25 0,18 900 22 21 22 22 23 23 19                                               60
U/AR 306 80A6 0,50 0,37 920     27 25 25 28 29 31 30                                           65
U/AR 356 90S6 1,00 0,75 915         39 39 40 41 42 42 43 41                                     67
U/AR 406 112M6 3,00 2,20 960             53 52 54 56 58 59 61 62 62 63 63 61 59 57 54                 73
U/AR 456 132S6 4,00 3,00 950                 64 63 62 64 66 68 69 73 72 72 72 72 71 70 69               76
U/AR 505 132M6B 7,50 5,50 950                     96 96 97 98 99 101 102 104 105 107 109 110 111 113 116           77
U/AR 506 160M6 10,00 7,50 960                     96 96 97 98 99 101 102 104 105 107 109 110 111 113 116 115 113 109 105 102 79
U/AR 508 132M8 4,00 3,00 710                     58 58 59 61 62 63 65 65 66 67 67 68 68 69 66           75
CAMPO NON UTILIZZABILE / OUT OF RANGE
TOLLERANZA SULLA PORTATA ± 5%    /    CAPACITY TOLERANCE ± 5%
TOLLERANZA SULLA RUMOROSITÀ ± 3 dB(A)    /    NOISE LEVEL TOLERANCE ± 3 dB(A)
I dati indicati si riferiscono ad aria alla temperatura di 15°C ed alla pressione barometrica di 760 mmHg (peso specifico dell'aria = 1,226 Kg/m³)
All specifications indicated are referred to air at a temperature of 15°C and the barometric pressure of 760 mmHg (air specific weight = 1,226 Kg/m³)



U/AR Fans – Dimensions (mm)
Ventilatore / Fan
Tipo / Type		 A1 B1 A2 B2 A3 B3 t øD øD1 øD2 E F G1 G2 H L M N O P Q R S T ød1 kg
U/AR 201 156 156 181 181 210 210 80 205 241 265 367 435 181 143 270 400 50 125 15 190 215 234 11 21
U/AR 202 420 82 83 60 137 18 215 245 274 12 27
U/AR 204 360 50 125 15 190 215 234 11 18
U/AR 253 184 184 215 215 245 245 90 255 292 320 424 516 201 169 315 410 97 97 50 125 15 190 215 234 11 22
U/AR 254 420 23
U/AR 256 410 21
U/AR 303 500 38
U/AR 304 230 230 270 270 310 310 110 285 332 365 522 645 230 216 400 520 119 121 60 137 18 215 245 274 12 41
U/AR 306 475 50 125 15 190 215 234 11 32
U/AR 353 58
U/AR 354 270 270 310 310 350 350 120 360 405 440 604 734 266 252 450 600 140 141 35 200 25 260 300 332 12 63
U/AR 356 570 60 137 18 215 245 274 47
U/AR 403 103
U/AR 404 310 310 360 360 410 410 150 405 448 485 695 870 295 303 530 740 160 163 45 250 25 320 360 392 12 115
U/AR 406 650 161 35 200 260 300 332 80
U/AR 453 780 45 250 25 320 360 392 12 132
U/AR 454 350 350 400 400 450 450 180 455 497 535 757 930 320 328 560 870 180 183 55 340 30 425 400 442 14 175
U/AR 456 780 45 250 25 320 360 392 12 108
U/AR 505 810 45 250 25 320 360 392 12 139
U/AR 506 380 380 430 430 480 480 210 505 551 585 826 1036 346 362 630 910 195 198 55 340 30 425 400 442 14 181
U/AR 508 810 45 250 25 320 360 392 12 138
Dimensions in mm
