2D – 45° пилонепроникний, симетричний 2- або 3-сторонній

Перекидний клапан – це пристрій, що використовується в самопливних системах для контролю напрямку та розподілу потоків сипучих матеріалів. Він ефективно керує потоками зерна, круп, борошна, висівок та комбікормів на підприємствах круп'яної, борошномельної, комбікормової галузей, а також на елеваторах.

Замовити

Надійний Перекидний Клапан із Зносостійким Покриттям для Сипучих Продуктів

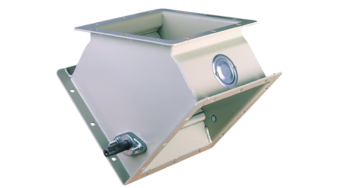

Двосторонній симетричний перекидний клапан забезпечує рівномірний розподіл продукції у двох напрямках під кутом нахилу 45° за рахунок двох бокових відгалужень. Цей тип клапана доступний у різних модифікаціях: з ручним управлінням, а також із пневматичним чи електричним приводом.

Серед ключових переваг перекидного клапана — застосування високоякісного зносостійкого матеріалу, що дозволяє використовувати його без додаткового футерування робочої поверхні. Відсутність накладних елементів у конструкції мінімізує ризик потрапляння частинок футерувального матеріалу в продукт, що транспортується, гарантуючи безпеку та високу якість зерна або іншої сипучої продукції.

 Відповідність до вимог директиви ATEX Zone 21;
 Оцинкована кришка оглядового отвору;
 Призначений для перероблення сипучої продукції;
 Товщина корпусу клапана - 4 мм;
 Матеріал - сталь;
 Кут нахилу - 45°;
 Покриття: фарба RAL7032, один шар;
 Розбір частинок продукції - від 0,5 мм;
 Квадратний переріз, розмір вікна - 250×250 мм;
 Особливо підходить для зернових самопливів.

 Doc-Manuvrac-2021-10_Fra-Eng

Почніть з клієнтом - з'ясуйте, чого вони хочуть і дайте їм це.

Price Table – 2 Direction Box, Heavy-Duty Series

Product Size Price (€)
Перекидний клапан — 45° симетричний, 2-сторонній Перекидний клапан — 60° симетричний, 2-сторонній Перекидний клапан — 45° асиметричний, 2-сторонній Перекидний клапан — 60° асиметричний, 2-сторонній Перекидний клапан — асиметричний, 2-сторонній

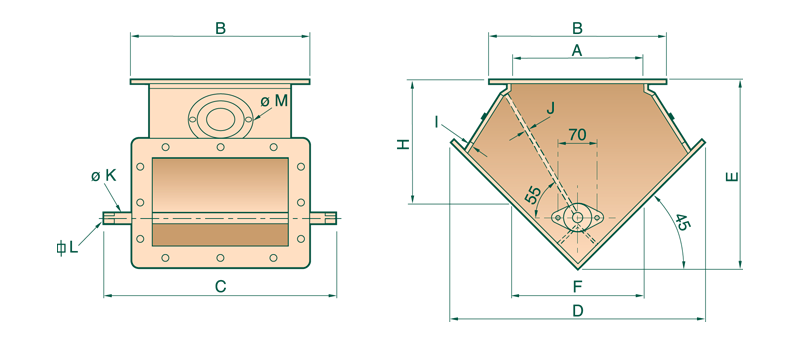

Перекидний клапан — 45° симетричний, 2-сторонній



Таблица
◊ mm A mm B mm C mm D mm E mm F mm H mm I mm J mm K mm L mm M mm
150 155 216 312 306 207 153 131 3 8 20 17 100
200 200 266 362 376 291 188 197 3 8 20 17 100
250 250 316 412 448 337 224 225 4 8 20 17 100
300 300 390 462 552 403 276 265 4 8 20 17 100
350 350 440 512 622 457 316 302 5 8 20 17 150
400 400 490 600 694 499 347 326 5 8 30 22 150
450 450 540 650 764 547 382 356 5 8 30 22 150

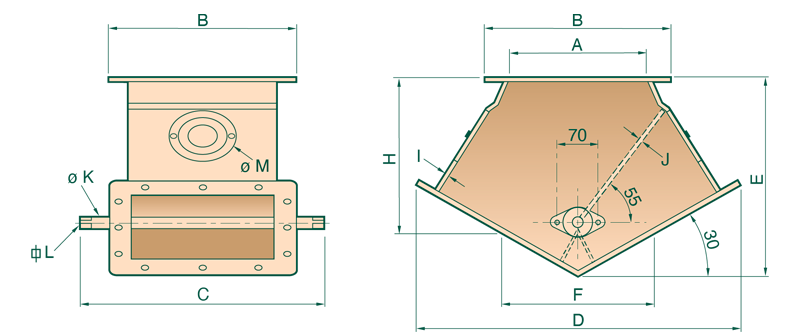

Перекидний клапан — 60° симетричний, 2-сторонній

Таблица
◊ mm A mm B mm C mm D mm E mm F mm H mm I mm J mm K mm L mm M mm
150 155 216 312 374 240 187 186 3 8 20 17 100
200 200 266 362 461 291 231 225 3 8 20 17 100
250 250 316 412 548 337 274 258 4 8 20 17 100
300 300 390 462 676 403 338 306 4 8 20 17 100
350 350 440 512 762 457 381 347 5 8 20 17 150
400 400 490 600 849 499 425 377 5 8 30 22 150
450 450 540 650 936 547 468 412 5 8 30 22 150

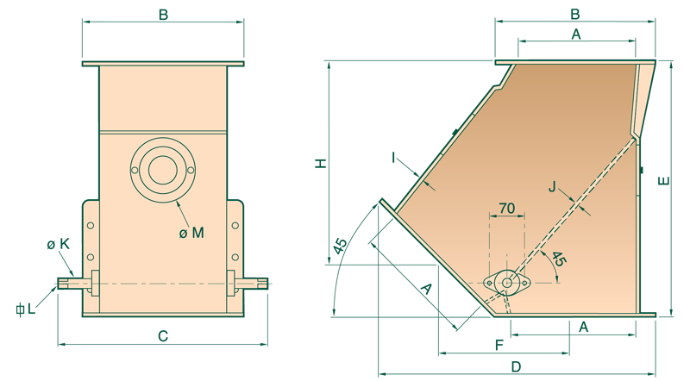

Перекидний клапан — 45° асиметричний, 2-сторонній


Таблица
◊ mm A mm B mm C mm D mm E mm F mm H mm I mm J mm K mm L mm M mm
150 155 216 312 369 325 185 249 3 8 20 17 100
200 200 266 362 459 400 227 306 3 8 20 17 100
250 250 316 412 540 500 270 389 4 8 20 17 100
300 300 390 462 666 550 33 413 4 8 20 17 100
350 350 440 512 650 650 376 495 5 8 20 17 150
400 400 490 600 750 750 419 577 5 8 30 22 150
450 450 540 650 820 820 461 630 5 8 30 22 150

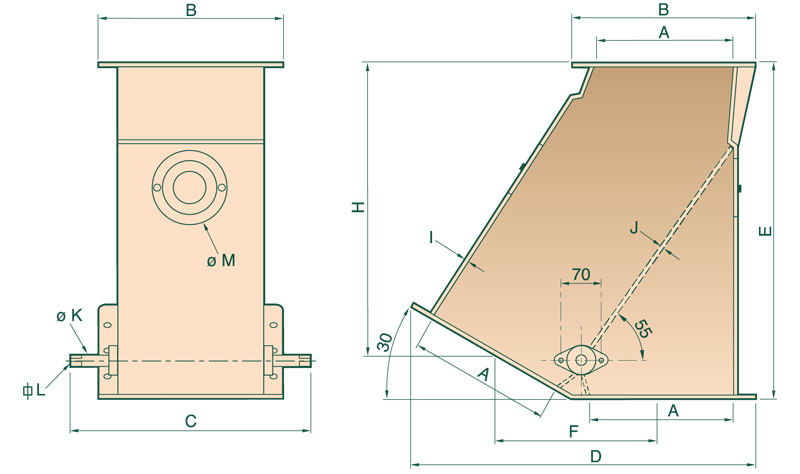

Перекидний клапан — 60° асиметричний, 2-сторонній


Таблица
◊ mm A mm B mm C mm D mm E mm F mm H mm I mm J mm K mm L mm M mm
150 155 216 312 403 375 202 326 3 8 20 17 100
200 200 266 362 497 500 249 434 3 8 20 17 100
250 250 316 412 590 580 295 501 4 8 20 17 100
300 300 390 462 728 700 364 603 4 8 20 17 100
350 350 440 512 821 790 411 680 5 8 20 17 150
400 400 490 600 915 860 458 738 5 8 30 22 150
450 450 540 650 1008 940 504 805 5 8 30 22 150

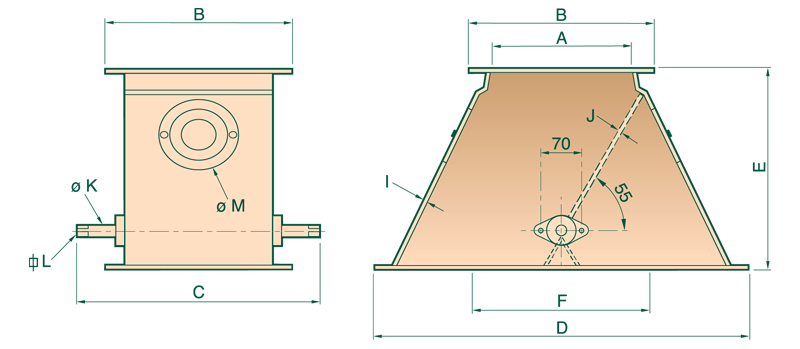

Перекидний клапан — асиметричний, 2-сторонній



Таблица
◊ mm A mm B mm C mm D mm E mm F mm H mm I mm J mm K mm L mm M mm
150 155 216 312 432 207 216 326 3 8 20 17 100
200 200 266 362 532 291 266 434 3 8 20 17 100
250 250 316 412 632 337 316 501 4 8 20 17 100
300 300 390 462 780 403 390 603 4 8 20 17 100
350 350 440 512 880 457 440 680 5 8 20 17 150
400 400 490 600 980 499 490 738 5 8 30 22 150
450 450 540 650 1080 547 540 805 5 8 30 22 150
