Легкі конвеєри START-UP — стабільна робота без сходу стрічки

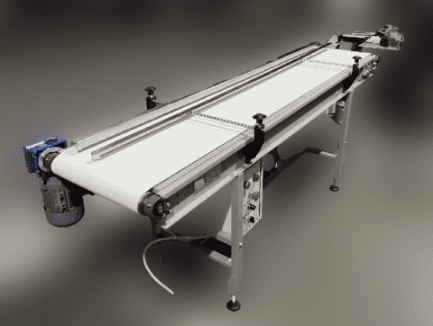

Легкі конвеєри START-UP — це модульні транспортні системи, розроблені для точного та стабільного переміщення штучних і фасованих продуктів в умовах, де критично важливими є санітарність, мінімальне розтягнення стрічок, енергоефективність та низький рівень шуму.

Конструкція базується на полегшеній рамі підвищеної жорсткості та ПУ/ПВХ стрічках із контрольованими параметрами деформації, що забезпечує точність подачі та тривалий ресурс експлуатації. Використання напрямних з UHMW-PE, мотор-редукторів класів IE3–IE4 та харчових матеріалів AISI 304/316 формує комплекс переваг, які роблять ці конвеєри оптимальними для харчової, фармацевтичної та пакувальної індустрії: стабільність ходу стрічки, санітарна безпечність, низькі експлуатаційні витрати та можливість масштабування лінії без зміни базової конструкції.

Ваші болі — наші рішення

Швидкий знос стрічки (ПВХ/ПУ)
→
Ленти ARTEGO/Reveyron; підбір товщини 0,7–3,1 мм; маслостійкі та антистатичні модифікації.
Стрічка відводиться убік / нестабільний хід
→
Самоцентруючі ролики; точні натяжні станції (30–120 мм); контроль паралельності барабанів (допуск ±1,5 мм/м).
Складність мийки та санітарії
→
Конструкції AISI 304/316; знімні напрямні UHMW-PE; ПУ food-grade (EU 1935/2004, FDA); IP66.
Неточна подача / нестабільна робота на фасуванні
→
ПУ-стрічки з мінімальним подовженням; UHMW-PE плити ковзання.
Висока енергозатратність конвеєра
→
Приводи IE3–IE4 + легкі стрічки ПУ/ПВХ → економія 10–18%.
Ризик аварій та незапланованих зупинок лінії
→
Сенсори STIF контролюють температуру, швидкість та затори в режимі реального часу — дозволяють виявити проблему до зупинки лінії.

Переваги, що доведено цифрами

Стабільний Хід Стрічки

​ ≤ 0,8%
​

ПУ-стрічки ARTEGO/Reveyron забезпечують стабільний хід без частого регулювання натягу.

Нижчі Енерговитрати

10–18%
​

Легкі ПУ/ПВХ стрічки + приводи IE3–IE4 зменшують момент опору й навантаження на мотор.

Рівень шуму

< 65 дБ

​

Ролики 2RS і полімерні напрямні зменшують вібрації та діють тихіше навіть на високих швидкостях.

Швидке Очищення

≤ 3 хв


​

Знімні напрямні та відкритий доступ до вузлів дозволяють виконати санітарну очистку за кілька хвилин без розбирання конструкції.

Інженерна Точність

±2 мм/м

​

Посилена рама + UHMW-PE опори гарантують точну подачу для упаковки та фасування.

Таблица
Параметр Значення
Вантажопідйомність 5–60 кг/м (залежно від ширини та типу рами)
Ширина стрічки 200–1200 мм
Товщина стрічки (ПВХ/ПУ) 0,7 / 1,15 / 1,3 / 1,6 / 1,8 / 2,0 / 2,3 / 2,6 / 3,1 мм
Типи стрічок ПУ food-grade, ПВХ, антистатичні, текстуровані
Швидкість руху 0,1–1,2 м/с (регульована)
Максимальна довжина 10–18 м
Радіус вигину поворотних конвеєрів від 500 мм
Рівень шуму 65 дБ
Температура експлуатації ПУ: −30…+80 °C
ПВХ: −10…+60 °C
Санітарні норми HACCP, EU 1935/2004, FDA, ЕС 10/2011
Таблица
Компонент Технічні параметри
Рама конвеєра Алюміній (анодований профіль EN AW-6060) або сталь S235/S355; харчове виконання — AISI 304/316; посилена конструкція; регульовані опори
Тип стрічки ПУ food-grade (HACCP / EU 1935/2004), ПВХ загальнопромислова, антистатична (ESD), маслостійка, текстурована; виробники: ARTEGO, Reveyron, Volta
Привід Мотор-редуктори IE3–IE4 (NORD, DODGE, YILMAZ, SEW); потужність 0,12–1,5 кВт; передаточні числа 3,5–70; варіанти: торцевий / центральний / мотор-вал
Приводний барабан Ø40–120 мм; сталь або AISI 304; рифлений або гладкий; балансування барабана
Натяжний барабан Ø40–120 мм; сталевий або AISI 304; варіанти натягу: гвинтовий або пружинний; діапазон ходу 30–120 мм
Опорні поверхні UHMW-PE плити ковзання (низький коефіцієнт тертя, зменшення шуму <65 дБ)
Ролики Сталь або нержавіюча сталь; Ø40–89 мм; підшипники 2RS (захищені)
Напрямні стрічки UHMW-PE або поліамід; гладкі або профільовані; знімні модулі швидкого доступу
Клас захисту приводу IP55–IP66 (залежно від виконання)
Система контролю Сенсори STIF: контроль температури, швидкості та заторів у реальному часі; попередження аварії до зупинки лінії лінії

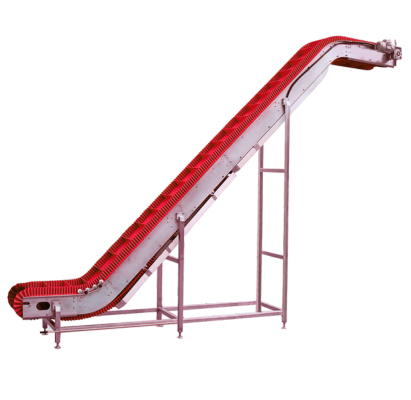

Максимальний кут нахилу до 18° (гладкі стрічки); до 30° (шевронні або з бортиками)
Радіус повороту від 500–600 мм (у залежності від типу модульної стрічки)
Матеріали конструкції AISI 304/316 (харчове виконання); алюміній; сталь у порошковому фарбуванні

Leaflet_ECOTRU_Eng

Leaflet_ECOTRU_Ua

  • ffffffffff
  • fsЩоб ваш контент був успішним, він повинен бути корисним для ваших читачів.
  • gdfgf
  • dfd
  • gdtg
  • hng

Почніть з клієнтом - з'ясуйте, чого вони хочуть і дайте їм це.

UA EN

Калькулятор підбору легкого конвеєра START-UP

Введіть параметри продукту та лінії — отримаєте орієнтовні інженерні рекомендації по стрічці, ширині, швидкості та приводу.
Тип стрічки
Введіть параметри вище.
Рекомендована ширина
—
Швидкість та привід
—
Рекомендації по куту
—
Розрахунок є орієнтовним та не враховує всіх навантажень і умов експлуатації. Остаточну конфігурацію підтверджує інженер START-UP.

FAQ — Питання, які задають клієнти

Спочатку визначіть тип продукту (вологість, жирність, абразивність), далі — необхідну ширину стрічки та швидкість.
Для харчових зон використовуйте ПУ food-grade (HACCP / EU 1935/2004) та конструкцію з AISI 304/316.
Якщо є відкритий продукт — обов’язково обирайте стрічку без пор і з мінімальним подовженням.

Для пакування зазвичай застосовують швидкість  0,4–1,0 м/с .
Для точного фасування краще зменшувати до  0,1–0,4 м/с , щоб забезпечити стабільну подачу.

ПУ — майже не розтягується (подовження ≤0,8%), витримує масло та жир, підходить для відкритого продукту.
ПВХ — дешевша, універсальна, використовується у більшості загальнопромислових процесів.
Для food-line — рекомендую ПУ.

Причини: неправильне натягнення, нерівні барабани, зношені ролики або волога.
Вирішення: встановлення самоцентруючих роликів, точних натягувачів та перевірка паралельності барабанів (допуск ±1,5 мм/м).

Потрібно розрахувати момент на валу: маса стрічки + вантаж + коефіцієнт тертя + кут нахилу.
Мотор-редуктори IE3–IE4 забезпечують стабільний пуск і менше енергоспоживання.
Для легких конвеєрів зазвичай достатньо  0,12–0,75 кВт .

Кожні 150–200 годин роботи або після значних температурних змін.
ПУ-стрічки потребують натягу рідше, бо мають мале подовження.

Гладкі стрічки — до  18° ,
Шевронні або з бортиками — до  30°  без просипання продукту.

Так, за умови використання ПУ-стрічок без мікропор, антистатичного виконання та конструкції AISI 304/316.
Рівень шуму <65 дБ — важлива перевага для clean-room ділянок.

Встановити сенсори  STIF , які контролюють:
– температуру,
– швидкість руху,
– затори.
Система попереджає проблему до фактичної зупинки конвеєра.




Реалізовані проєкти: Легкі конвеєри

Наші легкі конвеєри START-UP працюють на харчових, пакувальних, фармацевтичних і логістичних лініях по всій Україні, забезпечуючи стабільність подачі, санітарну безпеку та до –12% економії енергії завдяки легким ПУ/ПВХ стрічкам і приводам класу IE3–IE4.
Інтелектуальна система з сенсорами STIF контролює температуру, швидкість та затори в режимі реального часу, а стрічка з контрольованим подовженням ≤ 0,8% гарантує рівномірний рух і відсутність простоїв на критичних ділянках пакування й інспекції.
Переконайтеся самі — перед вами реальні проєкти, де інженерна точність перетворюється на результат.
