VIGILEX & STUVEX — еталон європейської промислової безпеки

Інтелектуальні системи безпеки VIGILEX (Франція) та STUVEX (Бельгія) — це високоточні європейські рішення для безперервного контролю критичних зон транспортування сипучих матеріалів. Вони працюють у режимі 24/7, реагують на небезпечні відхилення за мілісекунди та відповідають найвищим вимогам ATEX.

Вибухові панелі VIGILEX миттєво скидають тиск під час вибуху пилу та запобігають руйнуванню обладнання. Надійне пасивне рішення, яке давно використовується на європейських елеваторах.

Датчики контролюють швидкість, перекіс стрічки, температуру та засипання. При відхиленні система дає сигнал у PLC та зупиняє привід, запобігаючи аварії.

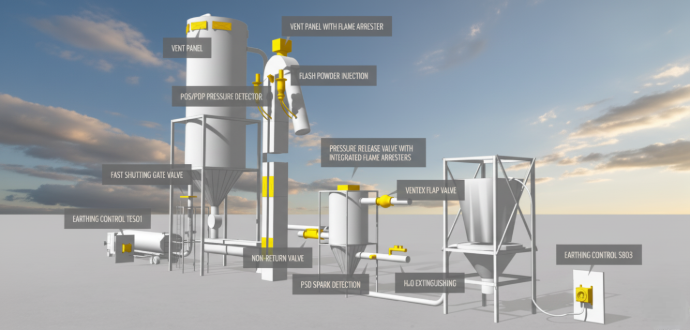

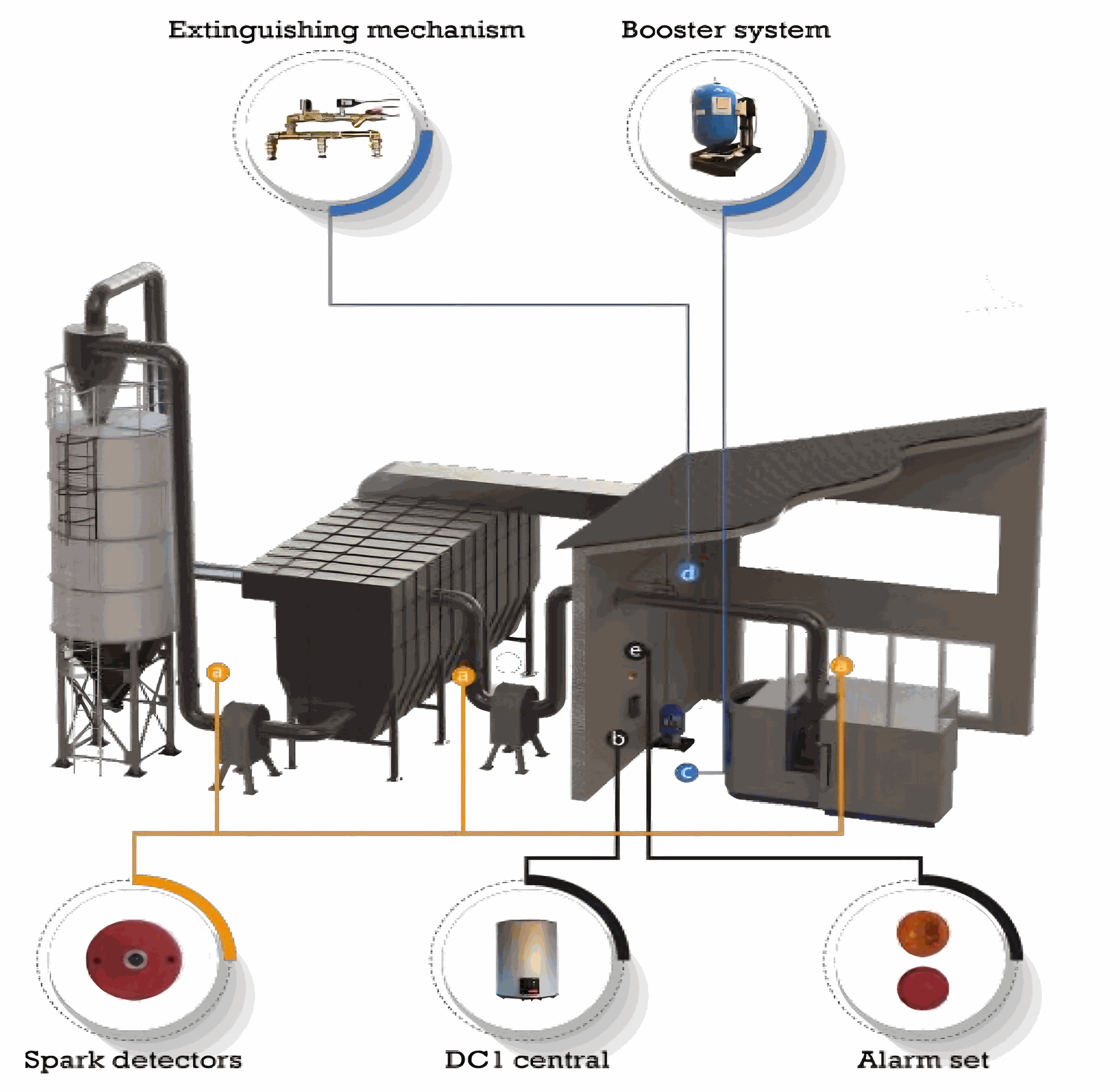

Системи Safe-Ground контролюють заземлення обладнання, Big-Bag і вантажівок — повністю усуваючи статичний заряд, що може викликати іскру. Детектори PSD3-D виявляють іскри та перегріті частинки за 1 мс у пневмотранспорті та сушарках і запускають гасіння або аварійне відключення, запобігаючи вибухам пилу.

Ваші болі — наші рішення

Price Table – 2 & 3 Direction Box
Сходження стрічки конвеєра та ковшів норії
→

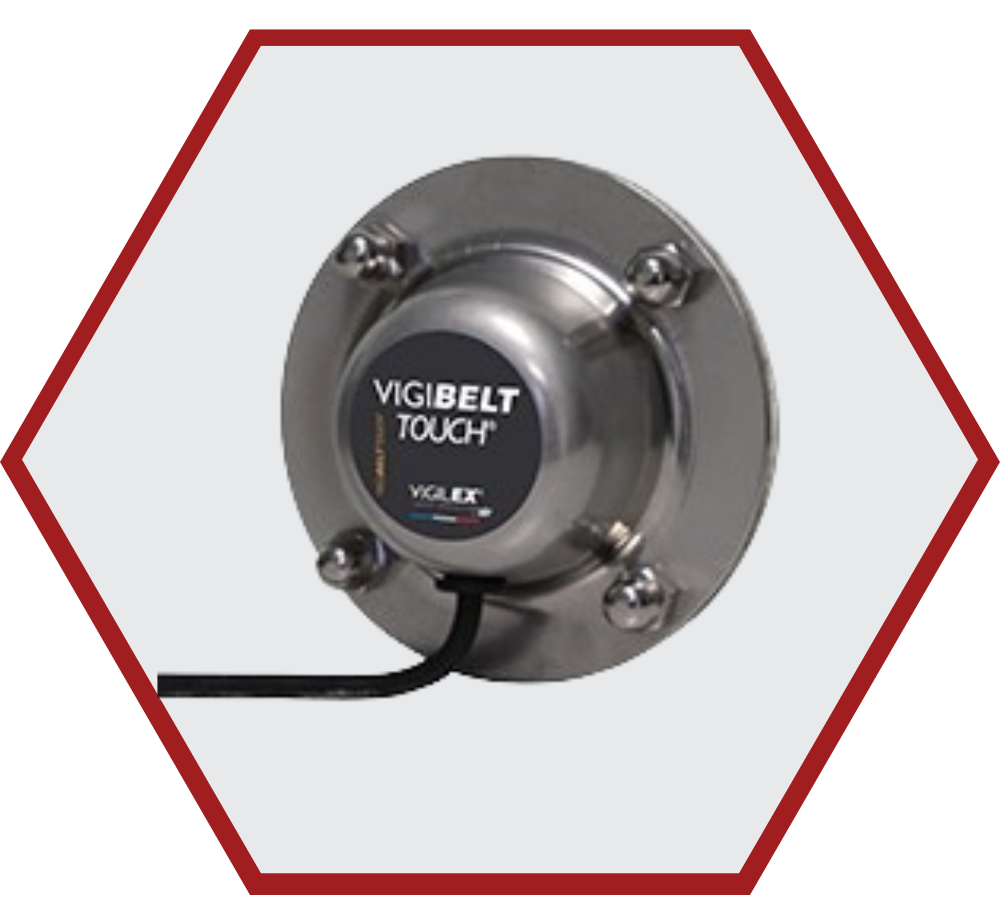

VIGIBELT TOUCH / CDM80 — миттєве виявлення перекосу, аварійне відключення привода.
Пробуксовка або зниження швидкості
→
VIGIRO IP26 / SV26 — контроль обертів валу, визначення under-speed у реальному часі.
Перегрів та руйнування підшипників
→
VIGITHERM GST100 LG/HX — моніторинг температури, запобігання займанням і аварійним зупинкам.
Забивання норії / chocking шахти
→
VIGIMAT DNC30 — сенсор рівня, що запобігає переповненню й механічним пошкодженням.
Іскріння в шахтах, сушарках, млинах, пневмотранспорті
→
PSD3-D Spark Detector — виявлення іскор за 1 мс, ATEX Zone 20, інтеграція з системами гасіння.
Накопичення пилу та ризик вибуху пилоповітряної суміші
→
Комплекс контролю VIGIRO + VIGIBELT + VIGITHERM + PSD3-D — повний ATEX-моніторинг критичних точок.
Статична електрика на металевих ємностях та обладнанні
→
Safe-Ground S604 — resistive-контроль заземлення, автоматичне відведення заряду.
Некоректне заземлення FIBC Big-Bag типу C
→
Safe-Ground S804 — conductive-контроль, розпізнає саме провідні FIBC типу C.

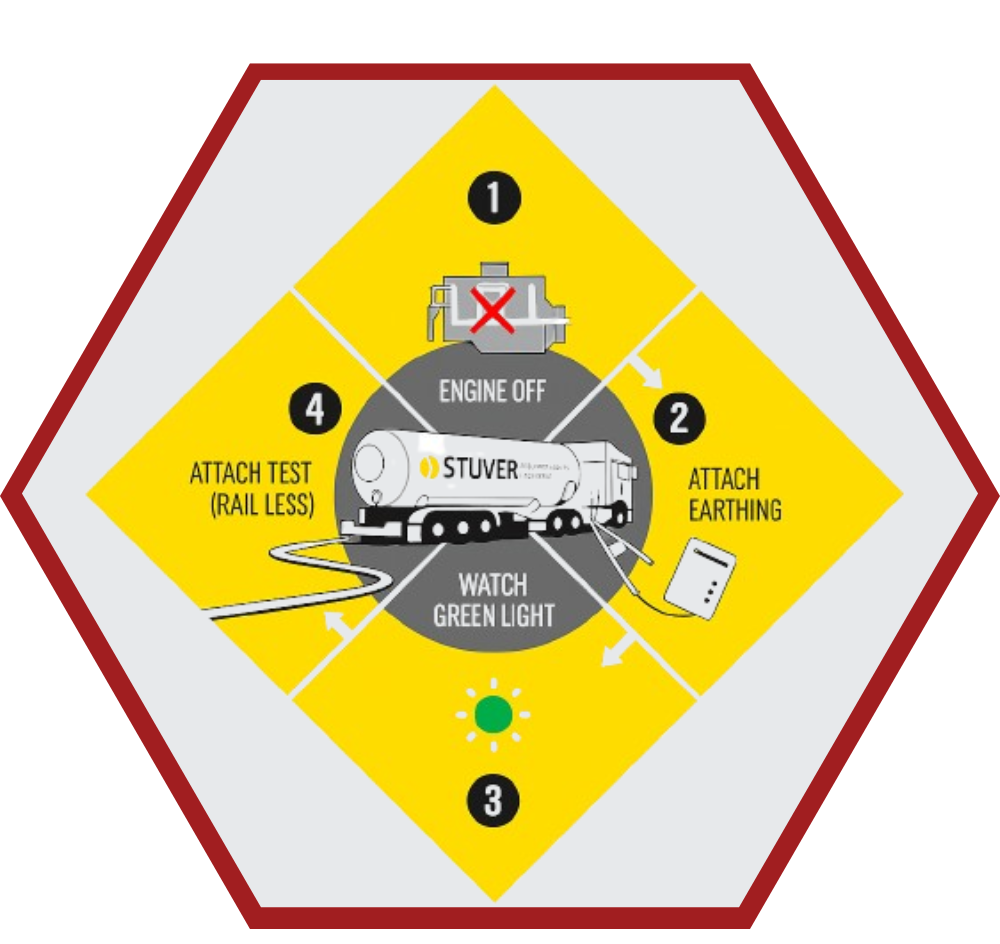

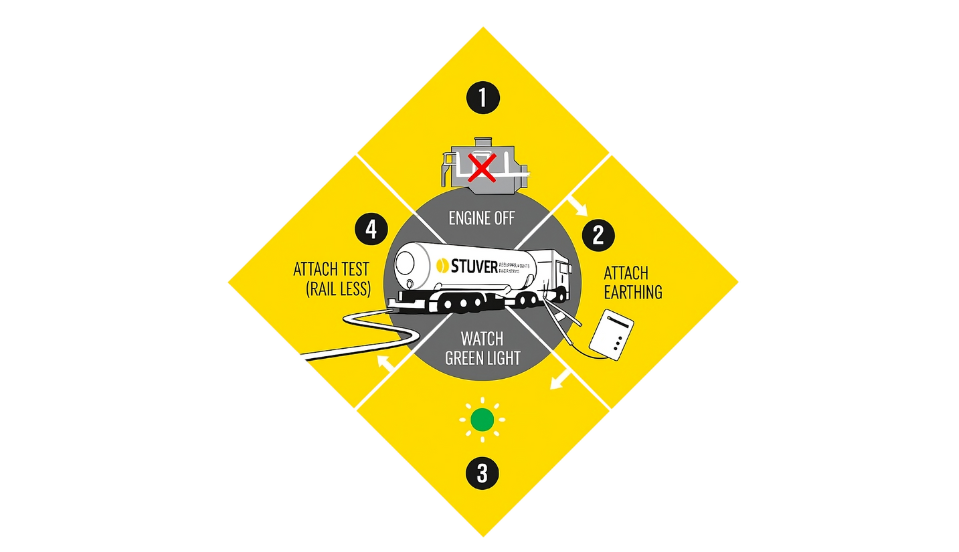

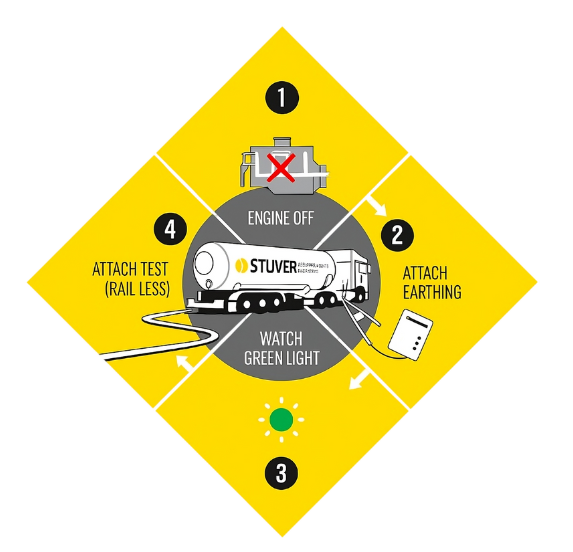

Завантаження/розвантаження вантажівок без безпечного заземлення
→
TES01-V2 — автоматичне розпізнавання вантажівки, опір <10 Ω, SIL2, ATEX 21/22.
Людський фактор: неправильне підключення, забута клема, помилка оператора
→
Активні клеми STUVEX + повна об’єктна ідентифікація + PLC-інтерлоки.

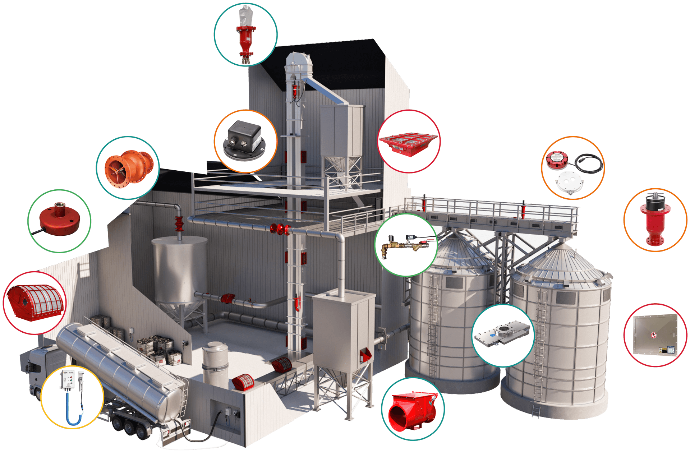

Різновиди систем промислової безпеки

Вибухозахист

 ​

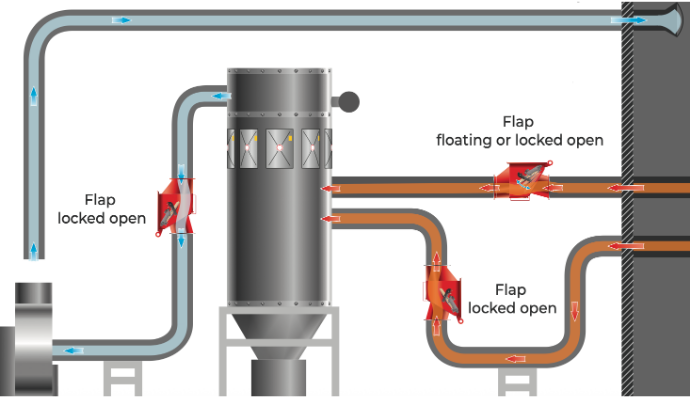

  Пасивні системи розвантаження вибуху знижують тиск усередині конвеєрів, норій та силосних ліній, запобігаючи руйнуванню обладнання.
Сертифікація ATEX гарантує роботу у вибухонебезпечних пилових середовищах.

Вибухозахист

Система моніторингу

 ​

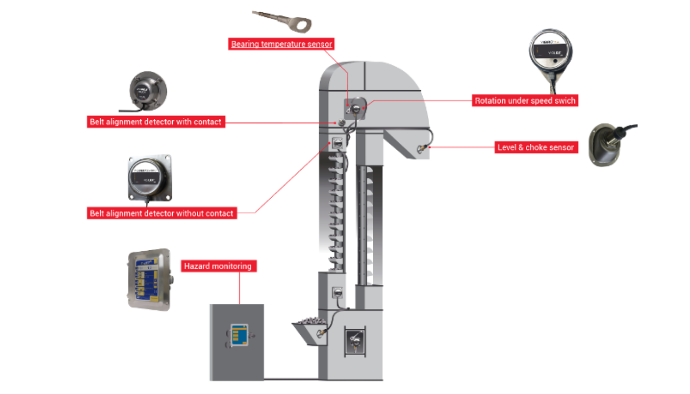

Датчики контролюють швидкість, перекіс стрічки, температуру підшипників та засипання, формуючи аварійні сигнали у PLC.
Система забезпечує безперервну і безпечну роботу конвеєрів та норій 24/7.

Система моніторингу

Електростатичний захист

 ​

Детектори іскор та системи гасіння миттєво реагують на джерела займання у пилових транспортних лініях.
Системи заземлення гарантують безпечне відведення статичного заряду для обладнання, Big-Bag та вантажівок.

Електростатичний захист

Параметр Значення
Тип рішень Вибухові панелі VL, VD, VL-SANITARY, flameless venting VIGIFLAM,
датчики розриву панелей VIGILEX MEC / SEC / MAG / INR.
Стандарти та сертифікація Ex II GD; EN 14491, EN 14797, EN 14994, EN 1127-1;
EU сертифікат INERIS 15ATEX0001X,
ATEX якість виробництва INERIS 08ATEXQ406.
Робоче середовище Органічний та волокнистий пил, пилоповітряні суміші та гази;
захист силосів, фільтрів, циклонів, елеваторів, транспортних ліній.
Робочий / burst-тиск Стандартний burst-тиск ≈ 0,1 бар (макс. 0,5 бар) при 22 °C;
ефективність скидання 80–100 %;
для VD — вакуумостійкість до 200 mbar.
Матеріали та ущільнення Корпус із нержавіючої сталі 304L (опція 316L);
рамне EPDM-ущільнення −40…+80 °C;
опції: силікон FDA −60…+200 °C, графітове ущільнення до +500 °C.
Додаткові аксесуари Вакуумні решітки, weather-кожухи VIGILEX WI,
захисні решітки GS/GD/GF, розвантажувальні канали CAP,
burst-сенсори та коробки підключення M-JET LINK.
Параметр Значення
Контрольовані параметри Швидкість та пробуксовка (VIGIRO IP26 / SV26),
перекіс стрічки (VIGIBELT TOUCH / CDM80),
рівень/забивання (VIGIMAT DNC30),
температура підшипників (VIGITHERM GST100 LG/HX),
рух валів (GIRO L).
ATEX-виконання VIGIRO, VIGIBELT, GIRO L, VIGIMAT, VIGITHERM — виконання для зон пилу:
II 3D (Zone 22) та II 2D / II 1D (Zone 21/20),
IP65 / IP6X, T до 80 °C (для пилових зон).
Робочі температури −20…+60 °C у ATEX-зоні;
−25…+70/80 °C поза ATEX для VIGIRO, VIGIBELT, GIRO L;
до +100 °C (ATEX) та до +180…+250 °C (non-ATEX) для VIGITHERM на підшипниках.
Швидкість / діапазони контролю VIGIRO: 6–6000 імпульсів/хв,
Vmax 500 rpm;
пороги under-speed: −33 / −20 / −11 / −6 %.
Живлення та інтерфейси 12–24 V DC або 24–240 V AC/DC (модельно);
виходи для підключення до щита, автомата або PLC:
pot-free контакти / релейні виходи.
Монтаж та сумісність Монтаж поза ногою норії (VIGIBELT, VIGIMAT),
на кінці валу (VIGIRO, GIRO L),
на корпусі підшипника (VIGITHERM);

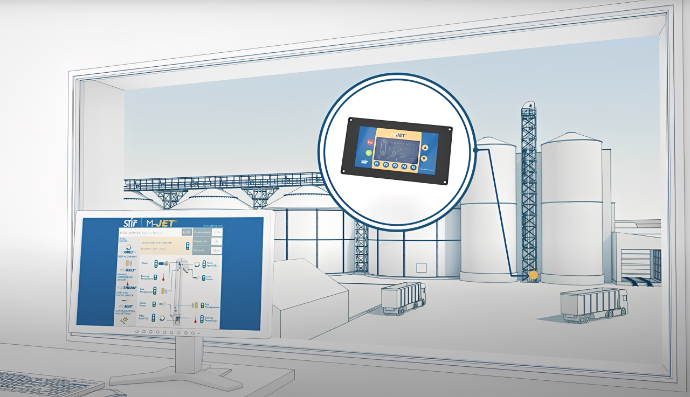

повна сумісність із SensorJET, SCADA та PLC-архітектурою.
Параметр Значення
Основні системи Safe-Ground S604 (металеві бочки/ємності), S804 (FIBC Big-Bag типу C),
TES01-V2 (вантажівки), MGS01-V1 (мультизаземлення до 10 об’єктів).
Контроль опору Усі Safe-Ground системи контролюють низький опір контуру;
для MGS01-V1 та TES01-V2 — гарантоване заземлення при опорі < 10 Ω
з безпечним відведенням заряду.
Стандарти та сертифікація ATEX та IECEx сертифікація;
відповідність IEC/TS 60079-32-1 та NFPA 77;
клас безпеки SIL 2 для MGS01-V1 та TES01-V2.
Зони застосування (ATEX) MGS01-V1: обладнання групи II, категорія 2GD (зони 1/2 та 21/22)
або 3GD (зона 2/22) залежно від виконання;
TES01-V2: використання в зонах 1, 2, 21, 22;
S604/S804: виконання IP65 з варіантами для Ex-зон 1, 2, 21, 22.
Функції контролю та безпеки Перевірка цілісності з’єднання клеми,
розпізнавання типу об’єкта (Big-Bag типу C, кузов вантажівки),
безіскрове підключення,
потенціал-вільні контакти для блокування/дозволу завантаження,
локальні LED-індикатори (зелений/червоний).
Кількість одночасних точок MGS01-V1 забезпечує одночасний контроль і заземлення
від 1 до 10 об’єктів через систему Power Box +
до 10 Resistance Control Box.

 10% менше енергії — більше прибутку
 Безпека 24/7 з сенсорами STIF
 Надійність ×8 — мінімум простоїв
 Європейські комплектуючі: SKIF, STIF, ARTEGO, John King
 Сервіс і модернізація під ключ
 Сертифікація EN / ISO / ATEX

Leaflet_ECOTRU_Eng

Leaflet_ECOTRU_Ua

  • ffffffffff
  • fsЩоб ваш контент був успішним, він повинен бути корисним для ваших читачів.
  • gdfgf
  • dfd
  • gdtg
  • hng

Почніть з клієнтом - з'ясуйте, чого вони хочуть і дайте їм це.

|

Оцінити ризики та підібрати систему безпеки

Вкажіть 5 параметрів — отримаєте рекомендацію: вибухозахист VIGILEX, моніторинг або STUVEX.

FAQ — Питання, які задають клієнти

Потрібно визначити, які саме ризики присутні: швидкість, перекіс стрічки, температура підшипників чи забивання. Під кожний ризик у VIGILEX є свій датчик, і вони легко комбінуються в одну систему.

Так. Моніторинг знімає причини вибуху: перегрів, пробуксовку, перекіс, засипання. Це дозволяє зупинити привід ще до того, як виникне займання або критичне тертя всередині норії.

Вони миттєво скидають надлишковий тиск під час вибуху пилу всередині обладнання, не даючи корпусу розірватися. Це базовий елемент пасивного вибухозахисту для елеваторів і силосних систем.

VIGILEX скидає тиск, коли вибух уже почався. STUVEX працює до вибуху — виявляє іскри, контролює статику та ініціює аварійне відключення, не даючи вибуху розпочатися.

Так, детектори PSD3-D фіксують іскру або жарину за 1 мс навіть у темряві, русі повітря та високій запиленості.

Так, рішення сумісні. VIGILEX контролює механічні параметри, а STUVEX — статику та іскри. Разом вони створюють повний контур безпеки елеватора чи конвеєра.

Системи S604/S804/TES01-V2 показують статус індикацією (зелений/червоний) і не дозволяють роботу, поки заземлення не підтверджене.

Достатньо встановити сенсор VIGIMAT. Він фіксує критичний рівень матеріалу в нозі норії та відключає систему до початку деформацій і нагріву.

Мінімальне. Раз на сезон перевіряють кріплення, чистоту лінз датчиків (для STUVEX) та коректність контактів.

Так. MGS01-V1 контролює до 10 точок одночасно, кожна з окремим модулем контролю.

Інші продукти

ECOFLOW
DURABELT

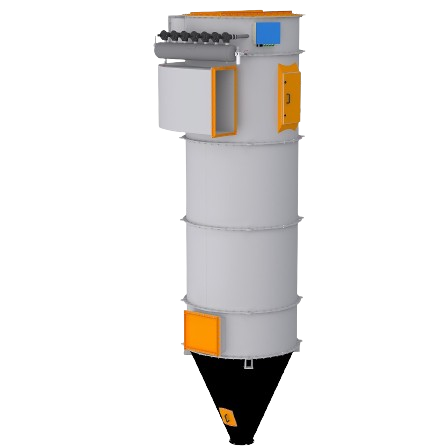

CYCLO-F

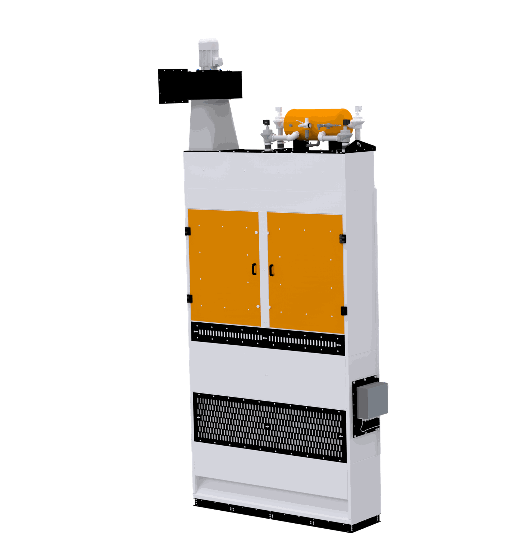

UNLOAD-F
