Циклонний фільтр для централізованих систем аспірації пилу Cyclo-F™

SKIF Cyclo-F™ — це циклонний фільтр для централізованих систем аспірації пилу, призначений для ефективної попередньої сепарації пилу перед основними фільтрувальними елементами.

Рішення застосовується як частина промислових систем аспірації пилу (industrial dust extraction systems) та забезпечує стабільну роботу при великих об’ємах повітря і високих концентраціях пилу в умовах безперервних виробничих процесів.

Cyclo-F™ знижує пилове навантаження на основні фільтри, підвищує ефективність системи та оптимізує роботу аспіраційних мереж.

Переваги використання циклона в системах аспірації пилу

Cyclo-F™ — це рішення для попередньої сепарації пилу в централізованих системах аспірації, яке забезпечує:

 Попередню сепарацію пилу
Циклон ефективно відокремлює крупні та важкі частки пилу до потрапляння повітря на основні фільтрувальні елементи.

 Стабільну роботу при високих концентраціях пилу
Конструкція адаптована до умов інтенсивного пиловиділення без втрати ефективності.

  Зниження навантаження на рукавні фільтри
Попередня сепарація зменшує пилове навантаження, подовжуючи ресурс фільтрів і знижуючи частоту обслуговування.

  Оптимізацію роботи аспіраційної системи
Зменшення втрат тиску забезпечує стабільну роботу системи на великих відстанях транспортування повітря.

SKIF CYCLO-F

Роль циклона в промислових системах аспірації пилу

Cyclo-F™ використовується у промислових системах аспірації пилу як перший ступінь очищення повітря, забезпечуючи попередню сепарацію пилу перед основною фільтрацією.
Це дозволяє підвищити ефективність очищення, знизити навантаження на фільтри та забезпечити стабільну роботу всієї системи.

 Ефективна попередня сепарація пилу
Циклон відокремлює значну частину пилових часток ще до основної фільтрації.

 Стійкість до надвисоких пилових навантажень
Забезпечує стабільну роботу при граничних концентраціях пилу в повітрі.

 Оптимізована аеродинаміка
Спеціальна геометрія циклона забезпечує стабільний режим роботи при високих витратах повітря.

 Зниження втрат тиску
Мінімізуються аеродинамічні втрати в довгих повітроводах, що знижує експлуатаційні витрати.

 Оптимізоване енергоспоживання
Раціональна швидкість повітряного потоку та конструкція циклона зменшують навантаження на вентилятори.

 Підтверджена ефективність
Робота рішення підтверджена протоколами реальних виробничих випробувань та екологічного контролю.

 Директива машинобудування 2006/42/EC

 Директива низьковольтного обладнання 2014/35/EU

 Функціональна безпека EN ISO 13849

 Директива вибухозахисту 2014/34/EU (ATEX)

 Можливість комплектації активними та пасивними системами подавлення вибуху

 Відповідність вимогам IED 2.0 — Directive (EU) 2024/1785

Cyclo-f Filters – Dimensions
Model
of the filter		 Performance,
m³/h		 Filter area,
m²		 A ØB E F H I J K ØL N P U W
Cyclo-f-
21.20		 4500-5500 18,8 4750 1100 500 300 250 400 440 340 300 910 1560 1675 1620
Cyclo-f-
21.25		 5500-7000 23,4 5250 1100 500 300 250 400 440 340 300 910 1560 1675 1620
Cyclo-f-
21.30		 7000-8500 28 5750 1100 500 300 250 400 440 340 300 910 1560 1675 1620
Cyclo-f-
28.25		 8500-10000 35,7 5400 1250 650 350 300 650 440 340 300 710 1560 1780 1745
Cyclo-f-
28.30		 10000-
12000		 42,9 5900 1250 650 350 300 650 440 340 300 710 1560 1780 1745
Cyclo-f-
44.25		 12000-
14500		 49 6345 1600 1000 400 450 850 920 586 300 1110 2010 2170 2300
Cyclo-f-
44.30		 14500-
17000		 58,9 6845 1600 1000 400 450 850 920 586 300 1110 2010 2170 2300
Cyclo-f-
44.35		 17000-
20000		 68,7 7345 1600 1000 400 450 850 920 586 300 1110 2010 2170 2300
Cyclo-f-
52.35		 20000-
25000		 81,7 7395 1700 1100 450 450 1000 920 586 300 1010 2010 2215 2350
Cyclo-f-
68.35		 25000-
30000		 106,2 8100 1920 1250 550 550 1150 920 586 300 1210 2500 2570 2800
Cyclo-f-
84.35		 30000-
36000		 131,2 8100 2120 1350 550 550 1250 920 920 300 910 2500 2670 2900
Cyclo-f-
112.30		 36000-
42000		 147,2 7700 2350 1450 650 600 1350 920 920 300 1210 3750 3410 3690
Cyclo-f-
112.35		 42000-
50000		 174,9 8200 2350 1450 650 600 1350 920 920 300 710 3750 3410 3690

Щоб ваш контент був успішним, він повинен бути корисним для ваших читачів.

  • Пристрій фільтра з фланцевим вентилятором
  • Регулятор пилоповітряного потоку на вході вентилятора
  • Шумоглушник
  • Вибухозахищена панель
  • Інжектор для очищення бункера
  • Корпус з нержавіючої сталі
  • Датчик блокування бункера
  • Датчик повороту засувки
  • Опорна рама з можливістю налаштування висоти
  • Сервісна платформа з драбиною в комплекті
  • Цифровий контролер SMART
  • Автоматичний злив конденсату
  • Версія продукту для небезпечних зон: ATEX 21, ATEX 22


Інші продукти

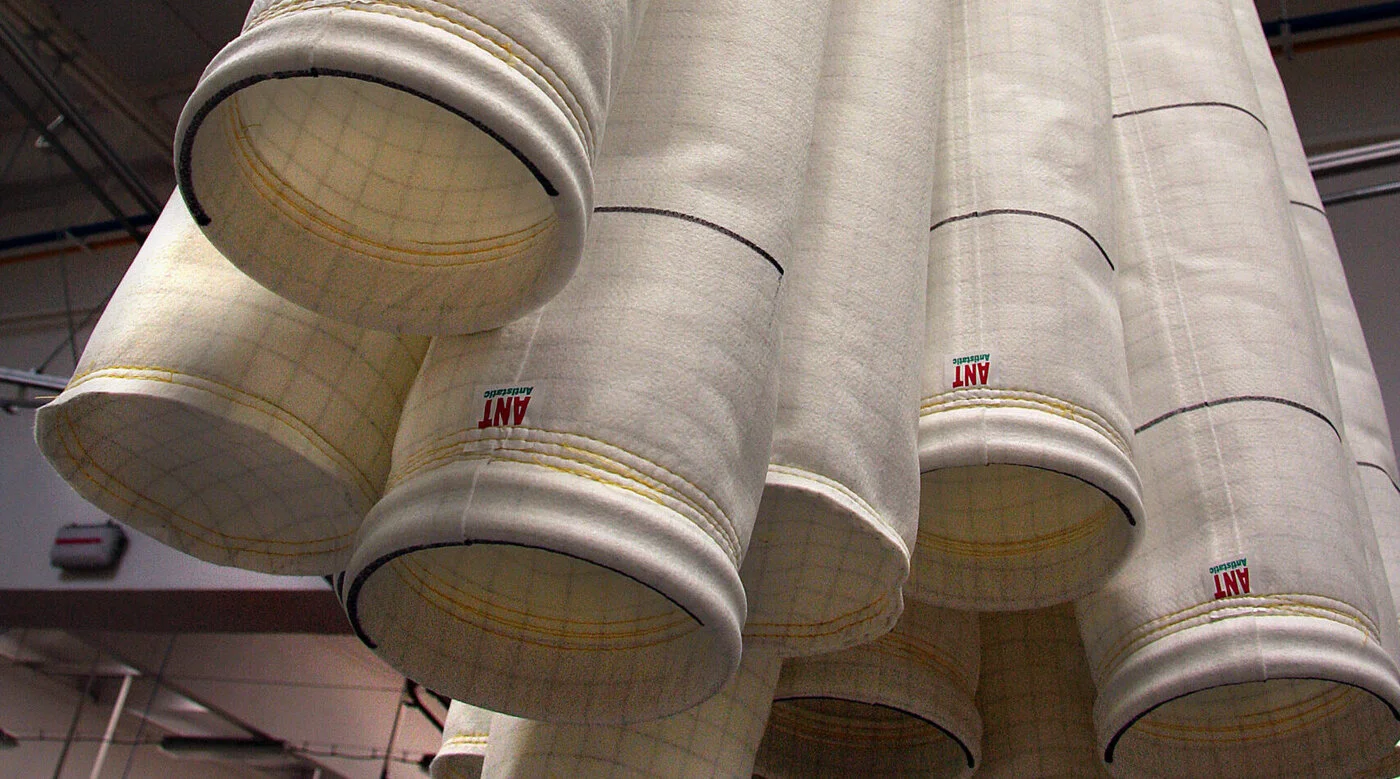

ФІЛЬТРУВАЛЬНІ МІШКИ
