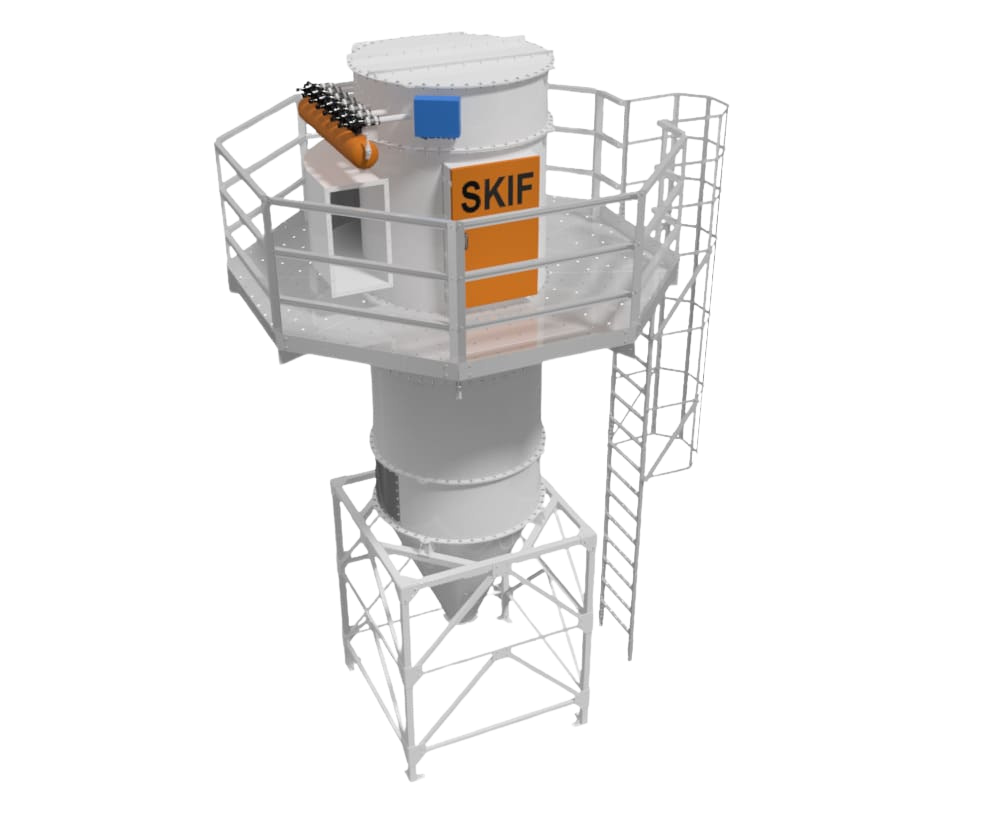

Cyclo-F ™ - Циклонний фільтр для централізованих систем аспірації
SKIF Cyclo-F ™ — це фільтр-циклон для централізованих систем аспірації, призначений для ефективної попередньої сепарації та очищення повітря в умовах високої запиленості та безперервних промислових процесів.
Рішення розроблене для стабільної роботи при великих об’ємах повітря та високих концентраціях пилу з дотриманням актуальних вимог ЄС щодо промислової безпеки, вибухозахисту та викидів.
Яку інженерну задачу вирішує SKIF Cyclo-F ™
Попередня сепарація пилу в централізованих системах
Циклон забезпечує ефективне відокремлення крупних і важких часток пилу до потрапляння повітря на основні фільтрувальні елементи.
Стабільна робота при надвисоких концентраціях пилу
Конструкція циклона адаптована для експлуатації в умовах інтенсивного пиловиділення без зниження ефективності очищення.
Зменшення навантаження на рукавні фільтри
Попередня сепарація знижує пилове навантаження на основні фільтри, подовжуючи їх ресурс і зменшуючи частоту обслуговування.
Оптимізація роботи протяжених аспіраційних мереж
Зменшення втрат тиску в системі підвищує стабільність роботи аспірації на великих відстанях транспортування повітря.
Ефективна попередня сепарація пилу
Циклон відокремлює значну частину пилових часток ще до основної фільтрації.
Стійкість до надвисоких пилових навантажень
Забезпечує стабільну роботу при граничних концентраціях пилу в повітрі.
Оптимізована аеродинаміка
Спеціальна геометрія циклона забезпечує стабільний режим роботи при високих витратах повітря.
Зниження втрат тиску
Мінімізуються аеродинамічні втрати в довгих повітроводах, що знижує експлуатаційні витрати.
Оптимізоване енергоспоживання
Раціональна швидкість повітряного потоку та конструкція циклона зменшують навантаження на вентилятори.
Підтверджена ефективність
Робота рішення підтверджена протоколами реальних виробничих випробувань та екологічного контролю.
Директива машинобудування 2006/42/EC
Директива низьковольтного обладнання 2014/35/EU
Функціональна безпека EN ISO 13849
Директива вибухозахисту 2014/34/EU (ATEX)
Можливість комплектації активними та пасивними системами подавлення вибуху
Відповідність вимогам IED 2.0 — Directive (EU) 2024/1785
| Model of the filter |
Performance, m³/h |
Filter area, m² |
A | ØB | E | F | H | I | J | K | ØL | N | P | U | W |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Cyclo-f- 21.20 |
4500-5500 | 18,8 | 4750 | 1100 | 500 | 300 | 250 | 400 | 440 | 340 | 300 | 910 | 1560 | 1675 | 1620 |
| Cyclo-f- 21.25 |
5500-7000 | 23,4 | 5250 | 1100 | 500 | 300 | 250 | 400 | 440 | 340 | 300 | 910 | 1560 | 1675 | 1620 |
| Cyclo-f- 21.30 |
7000-8500 | 28 | 5750 | 1100 | 500 | 300 | 250 | 400 | 440 | 340 | 300 | 910 | 1560 | 1675 | 1620 |
| Cyclo-f- 28.25 |
8500-10000 | 35,7 | 5400 | 1250 | 650 | 350 | 300 | 650 | 440 | 340 | 300 | 710 | 1560 | 1780 | 1745 |
| Cyclo-f- 28.30 |
10000- 12000 |
42,9 | 5900 | 1250 | 650 | 350 | 300 | 650 | 440 | 340 | 300 | 710 | 1560 | 1780 | 1745 |
| Cyclo-f- 44.25 |
12000- 14500 |
49 | 6345 | 1600 | 1000 | 400 | 450 | 850 | 920 | 586 | 300 | 1110 | 2010 | 2170 | 2300 |
| Cyclo-f- 44.30 |
14500- 17000 |
58,9 | 6845 | 1600 | 1000 | 400 | 450 | 850 | 920 | 586 | 300 | 1110 | 2010 | 2170 | 2300 |
| Cyclo-f- 44.35 |
17000- 20000 |
68,7 | 7345 | 1600 | 1000 | 400 | 450 | 850 | 920 | 586 | 300 | 1110 | 2010 | 2170 | 2300 |
| Cyclo-f- 52.35 |
20000- 25000 |
81,7 | 7395 | 1700 | 1100 | 450 | 450 | 1000 | 920 | 586 | 300 | 1010 | 2010 | 2215 | 2350 |
| Cyclo-f- 68.35 |
25000- 30000 |
106,2 | 8100 | 1920 | 1250 | 550 | 550 | 1150 | 920 | 586 | 300 | 1210 | 2500 | 2570 | 2800 |
| Cyclo-f- 84.35 |
30000- 36000 |
131,2 | 8100 | 2120 | 1350 | 550 | 550 | 1250 | 920 | 920 | 300 | 910 | 2500 | 2670 | 2900 |
| Cyclo-f- 112.30 |
36000- 42000 |
147,2 | 7700 | 2350 | 1450 | 650 | 600 | 1350 | 920 | 920 | 300 | 1210 | 3750 | 3410 | 3690 |
| Cyclo-f- 112.35 |
42000- 50000 |
174,9 | 8200 | 2350 | 1450 | 650 | 600 | 1350 | 920 | 920 | 300 | 710 | 3750 | 3410 | 3690 |
| Model of the filter |
Performance, m³/h |
Filter area, m² |
A | ØB | E | F | H | I | J | K | ØL | N | P | U | W |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Cyclo-f- 21.20 |
4500-5500 | 18,8 | 4750 | 1100 | 500 | 300 | 250 | 400 | 440 | 340 | 300 | 910 | 1560 | 1675 | 1620 |
| Cyclo-f- 21.25 |
5500-7000 | 23,4 | 5250 | 1100 | 500 | 300 | 250 | 400 | 440 | 340 | 300 | 910 | 1560 | 1675 | 1620 |
| Cyclo-f- 21.30 |
7000-8500 | 28 | 5750 | 1100 | 500 | 300 | 250 | 400 | 440 | 340 | 300 | 910 | 1560 | 1675 | 1620 |
| Cyclo-f- 28.25 |
8500-10000 | 35,7 | 5400 | 1250 | 650 | 350 | 300 | 650 | 440 | 340 | 300 | 710 | 1560 | 1780 | 1745 |
| Cyclo-f- 28.30 |
10000- 12000 |
42,9 | 5900 | 1250 | 650 | 350 | 300 | 650 | 440 | 340 | 300 | 710 | 1560 | 1780 | 1745 |
| Cyclo-f- 44.25 |
12000- 14500 |
49 | 6345 | 1600 | 1000 | 400 | 450 | 850 | 920 | 586 | 300 | 1110 | 2010 | 2170 | 2300 |
| Cyclo-f- 44.30 |
14500- 17000 |
58,9 | 6845 | 1600 | 1000 | 400 | 450 | 850 | 920 | 586 | 300 | 1110 | 2010 | 2170 | 2300 |
| Cyclo-f- 44.35 |
17000- 20000 |
68,7 | 7345 | 1600 | 1000 | 400 | 450 | 850 | 920 | 586 | 300 | 1110 | 2010 | 2170 | 2300 |
| Cyclo-f- 52.35 |
20000- 25000 |
81,7 | 7395 | 1700 | 1100 | 450 | 450 | 1000 | 920 | 586 | 300 | 1010 | 2010 | 2215 | 2350 |
| Cyclo-f- 68.35 |
25000- 30000 |
106,2 | 8100 | 1920 | 1250 | 550 | 550 | 1150 | 920 | 586 | 300 | 1210 | 2500 | 2570 | 2800 |
| Cyclo-f- 84.35 |
30000- 36000 |
131,2 | 8100 | 2120 | 1350 | 550 | 550 | 1250 | 920 | 920 | 300 | 910 | 2500 | 2670 | 2900 |
| Cyclo-f- 112.30 |
36000- 42000 |
147,2 | 7700 | 2350 | 1450 | 650 | 600 | 1350 | 920 | 920 | 300 | 1210 | 3750 | 3410 | 3690 |
| Cyclo-f- 112.35 |
42000- 50000 |
174,9 | 8200 | 2350 | 1450 | 650 | 600 | 1350 | 920 | 920 | 300 | 710 | 3750 | 3410 | 3690 |
Щоб ваш контент був успішним, він повинен бути корисним для ваших читачів.
- Пристрій фільтра з фланцевим вентилятором
- Регулятор пилоповітряного потоку на вході вентилятора
- Шумоглушник
- Вибухозахищена панель
- Інжектор для очищення бункера
- Корпус з нержавіючої сталі
- Датчик блокування бункера
- Датчик повороту засувки
- Опорна рама з можливістю налаштування висоти
- Сервісна платформа з драбиною в комплекті
- Цифровий контролер SMART
- Автоматичний злив конденсату
- Версія продукту для небезпечних зон: ATEX 21, ATEX 22
