Зернотоки: ефективність, надійність, інженерна адаптивність

Зернотоки — це основа функціональної інфраструктури сучасного зернопереробного комплексу. Вони забезпечують транспортування, сортування, очищення та тимчасове зберігання зерна. Для стабільної роботи цього циклу потрібні технічно вивірені рішення, здатні витримувати навантаження і адаптуватися до агресивних умов експлуатації.

Наш підхід:

Ми розробляємо інженерні компоненти, які працюють ефективно в умовах пилу, абразивного середовища, вологості, температурних коливань і постійної вібрації. Усе обладнання передбачає швидкий доступ до обслуговування та можливість модульної інтеграції.

Надійні компоненти для безперервного потоку

Основні рішення:

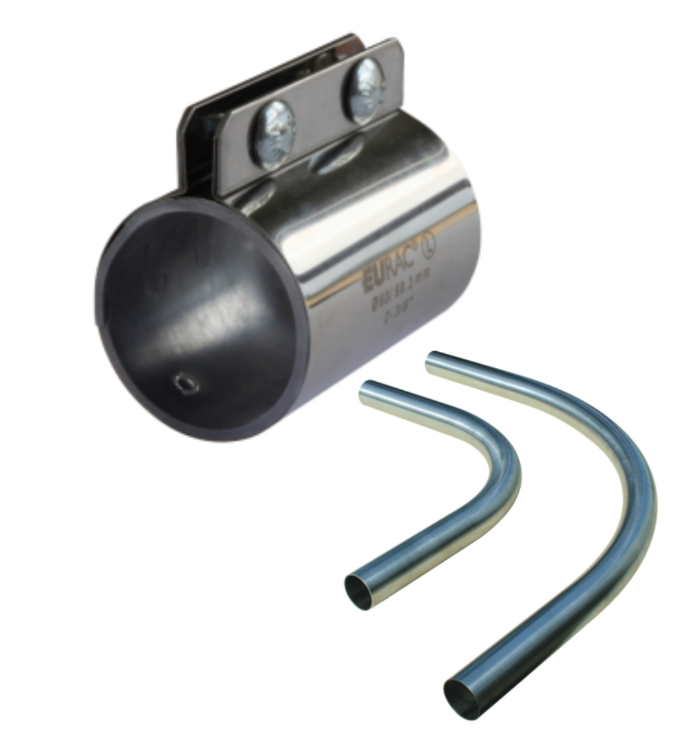

Фланцеві кінцеві з’єднувачі — міцне з’єднання труб з високою герметичністю.

Важкі фланцеві з’єднувачі — посилене рішення для навантажених ділянок зернотоку.

Наконечники Magnelis із гофрованою гайкою — висока корозійна стійкість, простота монтажу, надійність у вологих умовах.

Фланці — елементи з'єднання для стабільної роботи всієї конструкції.

Кутові елементи 15° / 30° — точна зміна напряму потоку без порушення динаміки матеріалу.

Впускні пластини — контрольована подача зерна на наступні етапи обробки.

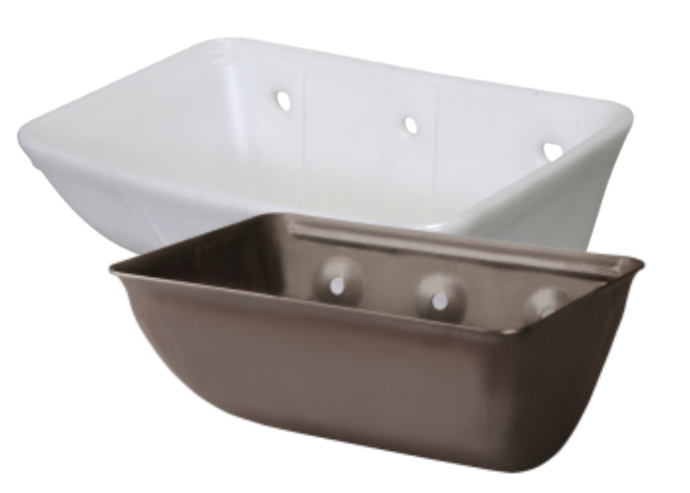

Бункери (стандартні та високі) — зручне накопичення та тимчасове зберігання зерна.

Свердління рами за стандартом — швидкий монтаж без додаткових модифікацій.

Інженерні трубопровідні системи для зерна

Модульні трубопроводи для самопливного транспортування зерна враховують особливості сипучих матеріалів. Системи мінімізують втрати, зменшують засмічення та полегшують обслуговування.

Особливості конструкції:

Подвійний асиметричний повітропровід (30° або 45°): покращує вентиляцію, стабілізує потік зерна, знижує навантаження на вузли.

Висока стійкість до корозії та зношування завдяки поліуретановому футеруванню.

Швидкий монтаж завдяки модульній конструкції та стандартизованим рішенням.

Безпильне виконання та відповідність стандартам EN 14460, EN 15089, EN 16447, ATEX Zone 2.

Що ви отримаєте, обравши нас:

Компоненти, адаптовані під реальні умови зернотоків.

Менше втрат зерна — на 2% зменшується бій під час транспортування.

Полегшена вентиляція.

Вибухозахист ATEX Zone 2.

Надійна конструкція з динамічним ущільненням.

Зниження навантаження на вузли та збільшення ресурсу обладнання.

Doc Manuvrac_Pype systems

Price Table

*Prices are approximate and do not constitute a public offer.
Please check with our managers for the current price, delivery terms, and product availability.

			Price (€)

Компоненти з'єднання для труб – EC15: відвід під кутом 15°

Epaisseur tube Pipe thickness	Ø Tube ext. / Ø Outside pipe
5	E5 D153,5
6	E6 D163	E6 D187	E6 D211	E6 D246	E6 D265
8						E8 D261	E8 D312	E8 D343	E8 D394
R	162	162	162	162	162	162	162	162	162

Таблица

Epaisseur tube Pipe thickness	Ø Tube ext. / Ø Outside pipe
Epaisseur tube Pipe thickness	160	171	195	219	254	273	324	355	406
5	E5 D153,5
6	E6 D163	E6 D187	E6 D211	E6 D246	E6 D265
8						E8 D261	E8 D312	E8 D343	E8 D394
R	162	162	162	162	162	162	162	162	162

Компоненти з'єднання для труб – EC30: відвід під кутом 30°

Epaisseur tube Pipe thickness	Ø Tube ext. / Ø Outside pipe
5	E5 D153,5
6	E6 D163	E6 D187	E6 D211	E6 D246	E6 D265
8						E8 D261	E8 D312	E8 D343	E8 D394
R	84	84	84	84	84	84	84	84	84

Таблица

Epaisseur tube Pipe thickness	Ø Tube ext. / Ø Outside pipe
Epaisseur tube Pipe thickness	160	171	195	219	254	273	324	355	406
5	E5 D153,5
6	E6 D163	E6 D187	E6 D211	E6 D246	E6 D265
8						E8 D261	E8 D312	E8 D343	E8 D394
R	84	84	84	84	84	84	84	84	84

Комірець з Magnelis із обтиснутою гайкою

Таблица

Ø tube ext. Ø outisde pipe Ø exterior del tubo Rohr Aussen Ø	160	171	195	219	254	273	324	355	406
Ø M	M8	M8	M8	M8	M8	M8	M8	M8	M8

Трубні з'єднання – COR: фланець

Таблица

Ø Tube ext. Ø Outisde pipe	160	171	195	219	254	273	324	355	406
D	161	172	196	220	255	274	325	356	407
H	23	23	23	23	23	23	23	23	23
E	2	2	2	2	2	2	2	2	2

Аксесуари – EDEE: товстостінний вхідний фланцевий з’єднувач

Таблица

Ø Tube ext. Ø Outisde pipe	160	171	195	219	254	273	324	355	406
D	155	165	189	211	246	265	316	348	401
H	30	30	30	30	30	30	30	30	30
E	5	5	5	6	6	6	6	6	6

Аксесуари – EDES: товстостінний вихідний фланцевий з’єднувач

Таблица

Ø tube ext. Ø outisde pipe Ø exterior del tubo Rohr Aussen Ø	160	171	195	219	254	273	324	355	406
D	155	163	187	211	246	261	312	344	396
H	30	30	30	30	30	30	30	30	30
E	5	6	6	6	6	8	8	8	8

Аксесуари – EDH: високий фланцевий торцевий з’єднувач

Таблица

Ø tube ext. Ø outisde pipe Ø exterior del tubo Rohr Aussen Ø	160	171	195	219	254	273	324	355	406
D	161	172	196	220	255	274	325	356	407
H	60	60	60	60	60	60	60	60	60
E	2.5	2.5	3	3	3	3	3	3	3

Трубопровідні аксесуари – TD: стандартна пряма воронка

Таблица

øTube ext øOutside pipe		160	171	195	219	254	273	324	355	406
		D			155	165	189	214	250	268	318	348	402
					H	◊ 150
◊ 200	200					200	200
◊ 250			250	250		250
◊ 300							300
◊ 350								350	350
◊ 400										400
E		3	3	4	4	4	4	4	5	5

Трубопровідні аксесуари – TH: висока пряма воронка

Таблица

øTube ext øOutside pipe		160	171	195	219	254	273	324	355	406
		D			155	165	189	214	250	268	318	348	402
					H	◊ 150
◊ 200	200					200	200
◊ 250			250	250		250
◊ 300							300
◊ 350								350	350
◊ 400										400
E		3	3	4	4	4	4	4	5	5

Трубопровідні аксесуари – PE: вхідна пластина

Таблица

øTube ext øOutside pipe		160	171	195	219	254	273	324	355	406
		D			155	165	189	214	250	268	318	348	402
					H	◊ 160		34
◊ 200	34					34	34	34
◊ 250		34	34	34		34
◊ 300							34
◊ 350								34	34
◊ 400										34
E		5	6	6	6	6	6	6	6	6

Стандартний отвір фланця

◊	150	200	250	300	350	400
D	151×151	201×201	251×251	301×301	351×351	401×401
P	216×216	266×266	316×316	390×390	440×440	490×490
A	95×95	140×140	190×190	220×220	280×280	320×320
B	186×186	236×236	286×286	350×350	400×400	450×450
N	8	8	12	12	12	12
ØF	9	9	19	11	11	11

Таблица

◊	150	250	300	350	400
◊	D	151×151	201×201	251×251	301×301	351×351	401×401
P	D	216×216	266×266	316×316	390×390	440×440	490×490
P	A	95×95	140×140	190×190	220×220	280×280	320×320
B	A	186×186	236×236	286×286	350×350	400×400	450×450
B	N	8	8	12	12	12	12
ØF	N	9	9	19	11	11	11

Компоненти з'єднання для труб – EC30: відвід під кутом 30°

Таблица

30 or 45° asymmetrical double duct
Ø tube ext. Ø outisde pipe Ø exterior del tubo Rohr Aussen Ø	160	171	195	219	254	273	324	355	406
D	154	165	187	211	246	265	316	347	398
H 45°	355	370	405	440	490	520	590	635	710
H 30°	450	470	525	570	636	675	770	831	917
C 45°	83	85	90	95	100	105	115	120	130
C 30°	72	73	75	82	86	87	94	96	100
E	3	3	4	4	4	4	4	4	4
