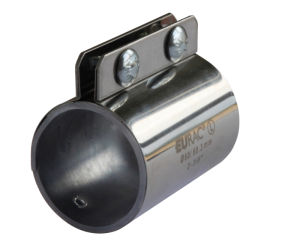

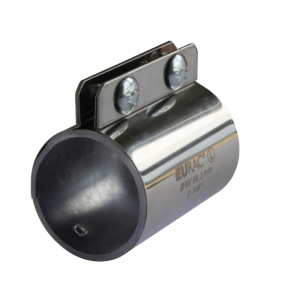

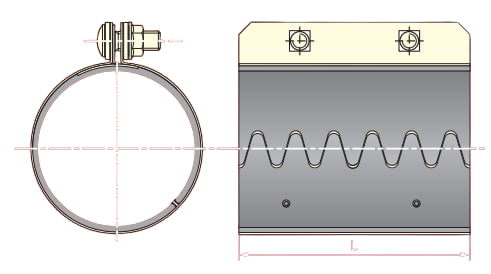

Компресійні муфти EURAC L


L | 100 mm |
---|---|
ø | 38.1<>114.3 mm |
Bolts | M8 |
Tightening | 16 N.m |
L | 100 mm |
---|---|
ø | 38.1<>114.3 mm |
Bolts | M8 |
Tightening | 16 N.m |

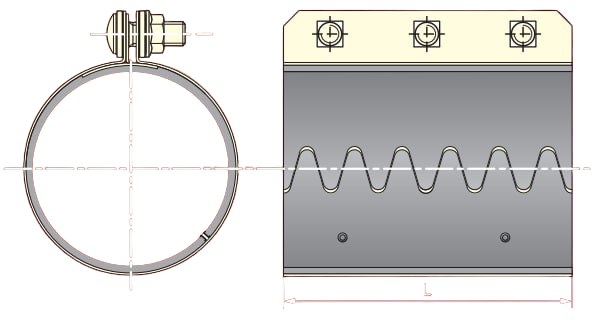

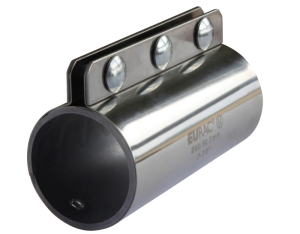

Компресійні муфти EURAC M


L | 150 mm |
---|---|
ø | 38.1<>114.3 mm |
Bolts | M8 |
Tightening | 16 N.m |
L | 150 mm |
---|---|
ø | 38.1<>114.3 mm |
Bolts | M8 |
Tightening | 16 N.m |

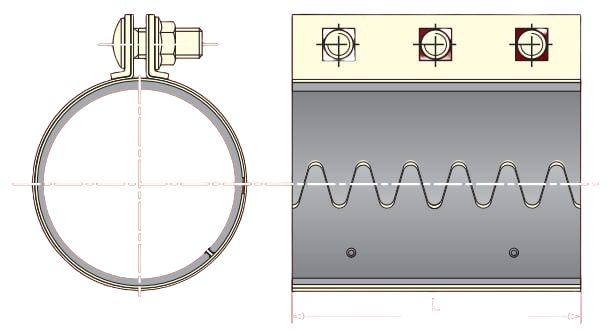

Компресійні муфти EURAC HL


L | 100 mm |
---|---|
ø | 38.1<>114.3 mm |
Bolts | M12 |
Tightening | M12: 60N.m |
L | 100 mm |
---|---|
ø | 38.1<>114.3 mm |
Bolts | M12 |
Tightening | M12: 60N.m |
L | 150 - 200 mm |
---|---|
ø | 38.1<>168.3 mm |
Bolts | M12 |
Tightening | M12: 60N.m |
L | 150 - 200 mm |
---|---|
ø | 38.1<>168.3 mm |
Bolts | M12 |
Tightening | M12: 60N.m |

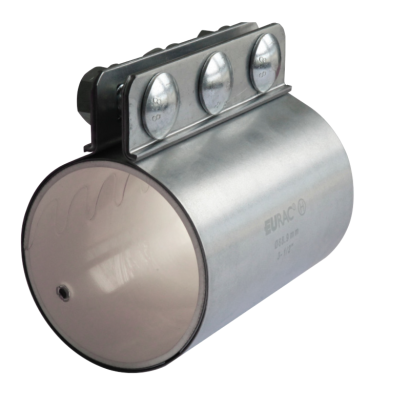

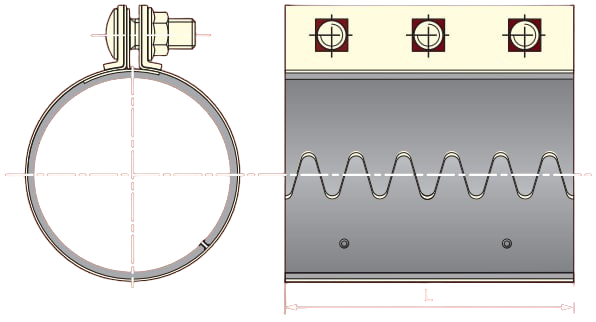

Компресійні муфти EURAC H


L | 150 - 200 mm |
---|---|
ø | 38.1<>219.1 mm |
Bolts | M12<ø88,9 M16≥ø88,9 |
Tightening | M12: 60N.m M16: 120N.m |
L | 150 - 200 mm |
---|---|
ø | 38.1<>219.1 mm |
Bolts | M12<ø88,9 M16≥ø88,9 |
Tightening | M12: 60N.m M16: 120N.m |

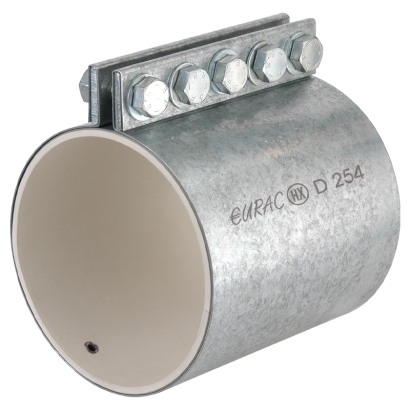

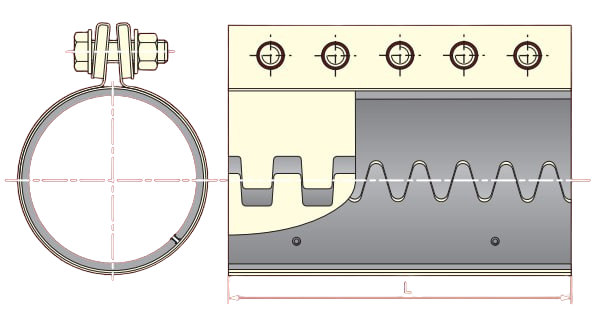

Компресійні муфти EURAC HX


L | 200 - 250-300 mm |
---|---|
ø | 200<>355,6 mm |
Bolts | M20 |
Tightening | 200 N.m |
L | 200 - 250-300 mm |
---|---|
ø | 200<>355,6 mm |
Bolts | M20 |
Tightening | 200 N.m |

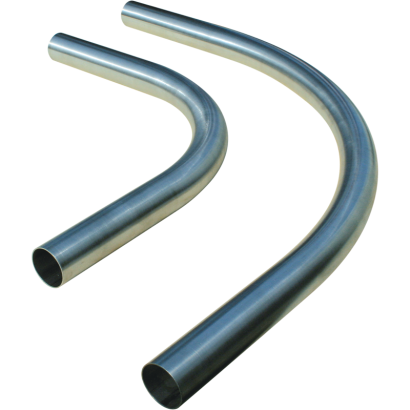

Компресійні муфти та відводи


Tube Pipe | R | 90 | 150 | 250 | 300 | 380 | 500 | 800 | 1000 | |||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
α | 45° | 90° | 45° | 90° | 45° | 90° | 45° | 90° | 45° | 90° | 45° | 90° | 45° | 90° | ||||||||||||||||||||
L1=L2 | 100 | 200 | 100 | 185 | 200 | 100 | 200 | 100 | 200 | 100 | 200 | 100 | 200 | 100 | 200 | 100 | 200 | 100 | 200 | 100 | 200 | 100 | 200 | 100 | 200 | 100 | 200 | 100 | 200 | 100 | 200 | 100 | 200 | |
Ø38.1×1.5 | ||||||||||||||||||||||||||||||||||
Ø40×1.5 | ||||||||||||||||||||||||||||||||||
Ø45×1.5 | ||||||||||||||||||||||||||||||||||
Ø50×1.5 | ||||||||||||||||||||||||||||||||||
Ø50×2 | ||||||||||||||||||||||||||||||||||
Ø60.3×1.5 | ||||||||||||||||||||||||||||||||||
Ø63.5×1.5 | ||||||||||||||||||||||||||||||||||
Ø65×1.5 | ||||||||||||||||||||||||||||||||||
Ø70×2 | ||||||||||||||||||||||||||||||||||
Ø76.1×2 | ||||||||||||||||||||||||||||||||||
Ø80×2 | ||||||||||||||||||||||||||||||||||
Ø84×2 | ||||||||||||||||||||||||||||||||||
Ø88.9×2 | ||||||||||||||||||||||||||||||||||
Ø101.6×2 | ||||||||||||||||||||||||||||||||||
Ø104×2 | ||||||||||||||||||||||||||||||||||
Ø108×2 | ||||||||||||||||||||||||||||||||||
Ø114.3×2 |
Available
Tube Pipe | R | 90 | 150 | 250 | 300 | 380 | 500 | 800 | 1000 | |||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
α | 45° | 90° | 45° | 90° | 45° | 90° | 45° | 90° | 45° | 90° | 45° | 90° | 45° | 90° | ||||||||||||||||||||
L1=L2 | 100 | 200 | 100 | 185 | 200 | 100 | 200 | 100 | 200 | 100 | 200 | 100 | 200 | 100 | 200 | 100 | 200 | 100 | 200 | 100 | 200 | 100 | 200 | 100 | 200 | 100 | 200 | 100 | 200 | 100 | 200 | 100 | 200 | |
Ø38.1×1.5 | ||||||||||||||||||||||||||||||||||
Ø40×1.5 | ||||||||||||||||||||||||||||||||||
Ø45×1.5 | ||||||||||||||||||||||||||||||||||
Ø50×1.5 | ||||||||||||||||||||||||||||||||||
Ø50×2 | ||||||||||||||||||||||||||||||||||
Ø60.3×1.5 | ||||||||||||||||||||||||||||||||||
Ø63.5×1.5 | ||||||||||||||||||||||||||||||||||
Ø65×1.5 | ||||||||||||||||||||||||||||||||||
Ø70×2 | ||||||||||||||||||||||||||||||||||
Ø76.1×2 | ||||||||||||||||||||||||||||||||||
Ø80×2 | ||||||||||||||||||||||||||||||||||
Ø84×2 | ||||||||||||||||||||||||||||||||||
Ø88.9×2 | ||||||||||||||||||||||||||||||||||
Ø101.6×2 | ||||||||||||||||||||||||||||||||||
Ø104×2 | ||||||||||||||||||||||||||||||||||
Ø108×2 | ||||||||||||||||||||||||||||||||||
Ø114.3×2 |
Available

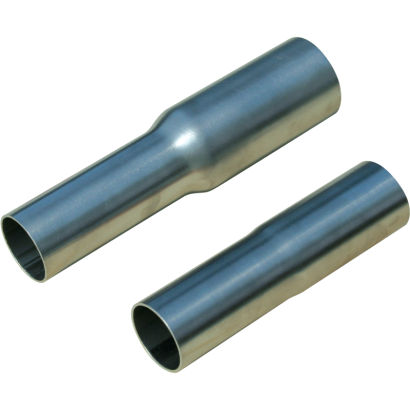

З'єднувальні частини зі зменшенням діаметра, тип Т




Tube Pipe Ø1≠Ø2 |
||||||||
---|---|---|---|---|---|---|---|---|
α | L1 | L2 | ||||||
90° | 200 | 300 | 100 | 150 | ||||
Ø1: 50×1.5 | Ø2: 40×1.5 | |||||||
Ø1: 60.3×1.5 | Ø2: 45×1.5 | |||||||
Ø1: 60.3×1.5 | Ø2: 50×1.5 | |||||||
Ø1: 65×1.5 | Ø2: 50×1.5 | |||||||
Ø1: 76.1×1.5 | Ø2: 60.3×1.5 |
Available
Tube Pipe Ø1≠Ø2 |
||||||||
---|---|---|---|---|---|---|---|---|
α | L1 | L2 | ||||||
90° | 200 | 300 | 100 | 150 | ||||
Ø1: 50×1.5 | Ø2: 40×1.5 | |||||||
Ø1: 60.3×1.5 | Ø2: 45×1.5 | |||||||
Ø1: 60.3×1.5 | Ø2: 50×1.5 | |||||||
Ø1: 65×1.5 | Ø2: 50×1.5 | |||||||
Ø1: 76.1×1.5 | Ø2: 60.3×1.5 |
Available
Tube Pipe Ø1=Ø2 |
||||||||
---|---|---|---|---|---|---|---|---|
α | L1 | L2 | ||||||
90° | 200 | 300 | 100 | 150 | ||||
Ø1: 38.1×1.5 | Ø2: 38.1×1.5 | |||||||
Ø1: 40×1.5 | Ø2: 40×1.5 | |||||||
Ø1: 45×1.5 | Ø2: 45×1.5 | |||||||
Ø1: 50×1.5 | Ø2: 50×1.5 | |||||||
Ø1: 60.3×1.5 | Ø2: 60.3×1.5 | |||||||
Ø1: 65×1.5 | Ø2: 65×1.5 | |||||||
Ø1: 70×2 | Ø2: 70×2 | |||||||
Ø1: 76.1×2 | Ø2: 76.1×2 | |||||||
Ø1: 80×2 | Ø2: 80×2 | |||||||
Ø1: 84×2 | Ø2: 84×2 | |||||||
Ø1: 88.9×2 | Ø2: 88.9×2 | |||||||
Ø1: 101.6×2 | Ø2: 101.6×2 | |||||||
Ø1: 104×2 | Ø2: 104×2 | |||||||
Ø1: 114.3×2 | Ø2: 114.3×2 |
Available
Tube Pipe Ø1=Ø2 |
||||||||
---|---|---|---|---|---|---|---|---|
α | L1 | L2 | ||||||
90° | 200 | 300 | 100 | 150 | ||||
Ø1: 38.1×1.5 | Ø2: 38.1×1.5 | |||||||
Ø1: 40×1.5 | Ø2: 40×1.5 | |||||||
Ø1: 45×1.5 | Ø2: 45×1.5 | |||||||
Ø1: 50×1.5 | Ø2: 50×1.5 | |||||||
Ø1: 60.3×1.5 | Ø2: 60.3×1.5 | |||||||
Ø1: 65×1.5 | Ø2: 65×1.5 | |||||||
Ø1: 70×2 | Ø2: 70×2 | |||||||
Ø1: 76.1×2 | Ø2: 76.1×2 | |||||||
Ø1: 80×2 | Ø2: 80×2 | |||||||
Ø1: 84×2 | Ø2: 84×2 | |||||||
Ø1: 88.9×2 | Ø2: 88.9×2 | |||||||
Ø1: 101.6×2 | Ø2: 101.6×2 | |||||||
Ø1: 104×2 | Ø2: 104×2 | |||||||
Ø1: 114.3×2 | Ø2: 114.3×2 |
Available

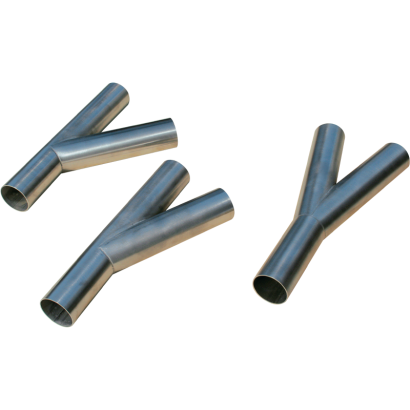

Асиметричні Y-подібні з'єднувальні частини


Tube Pipe Ø1 / Ø2 |
α | 30° | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | L1 | L2 | |||||||||||||||
250 | 300 | 370 | 400 | 450 | 160 | 200 | 250 | 300 | 350 | ||||||||
Ø1: 38.1×1.5 | Ø2: 38.1×1.5 | ||||||||||||||||
Ø1: 40×1.5 | Ø2: 40×1.5 | ||||||||||||||||
Ø1: 45×1.5 | Ø2: 45×1.5 | ||||||||||||||||
Ø1: 50×1.5 | Ø2: 50×1.5 | ||||||||||||||||
Ø1: 60.3×1.5 | Ø2: 45×1.5 | ||||||||||||||||
Ø1: 60.3×1.5 | Ø2: 60.3×1.5 | ||||||||||||||||
Ø1: 65×1.5 | Ø2: 65×1.5 | ||||||||||||||||
Ø1: 70×2 | Ø2: 50×2 | ||||||||||||||||
Ø1: 70×2 | Ø2: 70×2 | ||||||||||||||||
Ø1: 76.1×2 | Ø2: 76.1×2 | ||||||||||||||||
Ø1: 80×2 | Ø2: 80×2 | ||||||||||||||||
Ø1: 84×2 | Ø2: 84×2 | ||||||||||||||||
Ø1: 88.9×2 | Ø2: 88.9×2 | ||||||||||||||||
Ø1: 101.6×2 | Ø2: 101.6×2 | ||||||||||||||||
Ø1: 108×2 | Ø2: 108×2 | ||||||||||||||||
Ø1: 114.3×2 | Ø2: 114.3×2 |
Available
Tube Pipe Ø1 / Ø2 |
α | 30° | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | L1 | L2 | |||||||||||||||
250 | 300 | 370 | 400 | 450 | 160 | 200 | 250 | 300 | 350 | ||||||||
Ø1: 38.1×1.5 | Ø2: 38.1×1.5 | ||||||||||||||||
Ø1: 40×1.5 | Ø2: 40×1.5 | ||||||||||||||||
Ø1: 45×1.5 | Ø2: 45×1.5 | ||||||||||||||||
Ø1: 50×1.5 | Ø2: 50×1.5 | ||||||||||||||||
Ø1: 60.3×1.5 | Ø2: 45×1.5 | ||||||||||||||||
Ø1: 60.3×1.5 | Ø2: 60.3×1.5 | ||||||||||||||||
Ø1: 65×1.5 | Ø2: 65×1.5 | ||||||||||||||||
Ø1: 70×2 | Ø2: 50×2 | ||||||||||||||||
Ø1: 70×2 | Ø2: 70×2 | ||||||||||||||||
Ø1: 76.1×2 | Ø2: 76.1×2 | ||||||||||||||||
Ø1: 80×2 | Ø2: 80×2 | ||||||||||||||||
Ø1: 84×2 | Ø2: 84×2 | ||||||||||||||||
Ø1: 88.9×2 | Ø2: 88.9×2 | ||||||||||||||||
Ø1: 101.6×2 | Ø2: 101.6×2 | ||||||||||||||||
Ø1: 108×2 | Ø2: 108×2 | ||||||||||||||||
Ø1: 114.3×2 | Ø2: 114.3×2 |
Available
Tube Pipe Ø1 / Ø2 |
α | 45° | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | L1 | L2 | |||||||||||||||
250 | 300 | 370 | 400 | 450 | 160 | 200 | 250 | 300 | 350 | ||||||||
Ø1: 38.1×1.5 | Ø2: 38.1×1.5 | ||||||||||||||||
Ø1: 40×1.5 | Ø2: 40×1.5 | ||||||||||||||||
Ø1: 45×1.5 | Ø2: 45×1.5 | ||||||||||||||||
Ø1: 50×1.5 | Ø2: 50×1.5 | ||||||||||||||||
Ø1: 60.3×1.5 | Ø2: 45×1.5 | ||||||||||||||||
Ø1: 60.3×1.5 | Ø2: 60.3×1.5 | ||||||||||||||||
Ø1: 65×1.5 | Ø2: 65×1.5 | ||||||||||||||||
Ø1: 70×2 | Ø2: 70×2 | ||||||||||||||||
Ø1: 76.1×2 | Ø2: 50.1×5 | ||||||||||||||||
Ø1: 76.1×2 | Ø2: 60.3×1.5 | ||||||||||||||||
Ø1: 76.1×2 | Ø2: 76.1×2 | ||||||||||||||||
Ø1: 80×2 | Ø2: 80×2 | ||||||||||||||||
Ø1: 84×2 | Ø2: 84×2 | ||||||||||||||||
Ø1: 88.9×2 | Ø2: 88.9×2 | ||||||||||||||||
Ø1: 100×2 | Ø2: 100×2 | ||||||||||||||||
Ø1: 101.6×2 | Ø2: 101.6×2 | ||||||||||||||||
Ø1: 104×2 | Ø2: 104×2 | ||||||||||||||||
Ø1: 108×2 | Ø2: 108×2 | ||||||||||||||||
Ø1: 114.3×2 | Ø2: 114.3×2 |
Available
Tube Pipe Ø1 / Ø2 |
α | 45° | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | L1 | L2 | |||||||||||||||
250 | 300 | 370 | 400 | 450 | 160 | 200 | 250 | 300 | 350 | ||||||||
Ø1: 38.1×1.5 | Ø2: 38.1×1.5 | ||||||||||||||||
Ø1: 40×1.5 | Ø2: 40×1.5 | ||||||||||||||||
Ø1: 45×1.5 | Ø2: 45×1.5 | ||||||||||||||||
Ø1: 50×1.5 | Ø2: 50×1.5 | ||||||||||||||||
Ø1: 60.3×1.5 | Ø2: 45×1.5 | ||||||||||||||||
Ø1: 60.3×1.5 | Ø2: 60.3×1.5 | ||||||||||||||||
Ø1: 65×1.5 | Ø2: 65×1.5 | ||||||||||||||||
Ø1: 70×2 | Ø2: 70×2 | ||||||||||||||||
Ø1: 76.1×2 | Ø2: 50.1×5 | ||||||||||||||||
Ø1: 76.1×2 | Ø2: 60.3×1.5 | ||||||||||||||||
Ø1: 76.1×2 | Ø2: 76.1×2 | ||||||||||||||||
Ø1: 80×2 | Ø2: 80×2 | ||||||||||||||||
Ø1: 84×2 | Ø2: 84×2 | ||||||||||||||||
Ø1: 88.9×2 | Ø2: 88.9×2 | ||||||||||||||||
Ø1: 100×2 | Ø2: 100×2 | ||||||||||||||||
Ø1: 101.6×2 | Ø2: 101.6×2 | ||||||||||||||||
Ø1: 104×2 | Ø2: 104×2 | ||||||||||||||||
Ø1: 108×2 | Ø2: 108×2 | ||||||||||||||||
Ø1: 114.3×2 | Ø2: 114.3×2 |
Available
Tube Pipe Ø1 / Ø2 |
α | 60° | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | L1 | L2 | |||||||||||||||
250 | 300 | 370 | 400 | 450 | 160 | 200 | 250 | 300 | 350 | ||||||||
Ø1: 50×1.5 | Ø2: 50×1.5 | ||||||||||||||||
Ø1: 65×1.5 | Ø2: 65×1.5 |
Available
Tube Pipe Ø1 / Ø2 |
α | 60° | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | L1 | L2 | |||||||||||||||
250 | 300 | 370 | 400 | 450 | 160 | 200 | 250 | 300 | 350 | ||||||||
Ø1: 50×1.5 | Ø2: 50×1.5 | ||||||||||||||||
Ø1: 65×1.5 | Ø2: 65×1.5 |
Available
